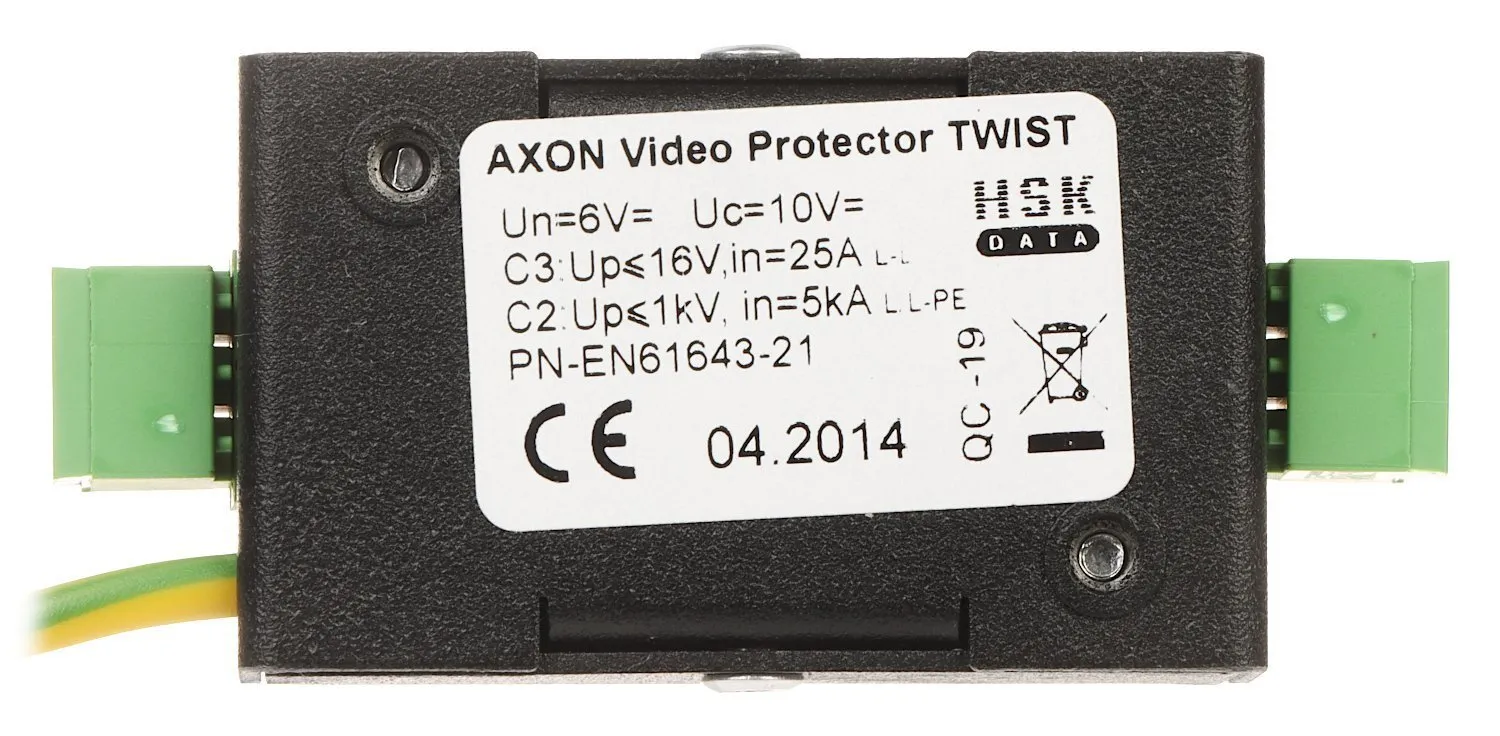

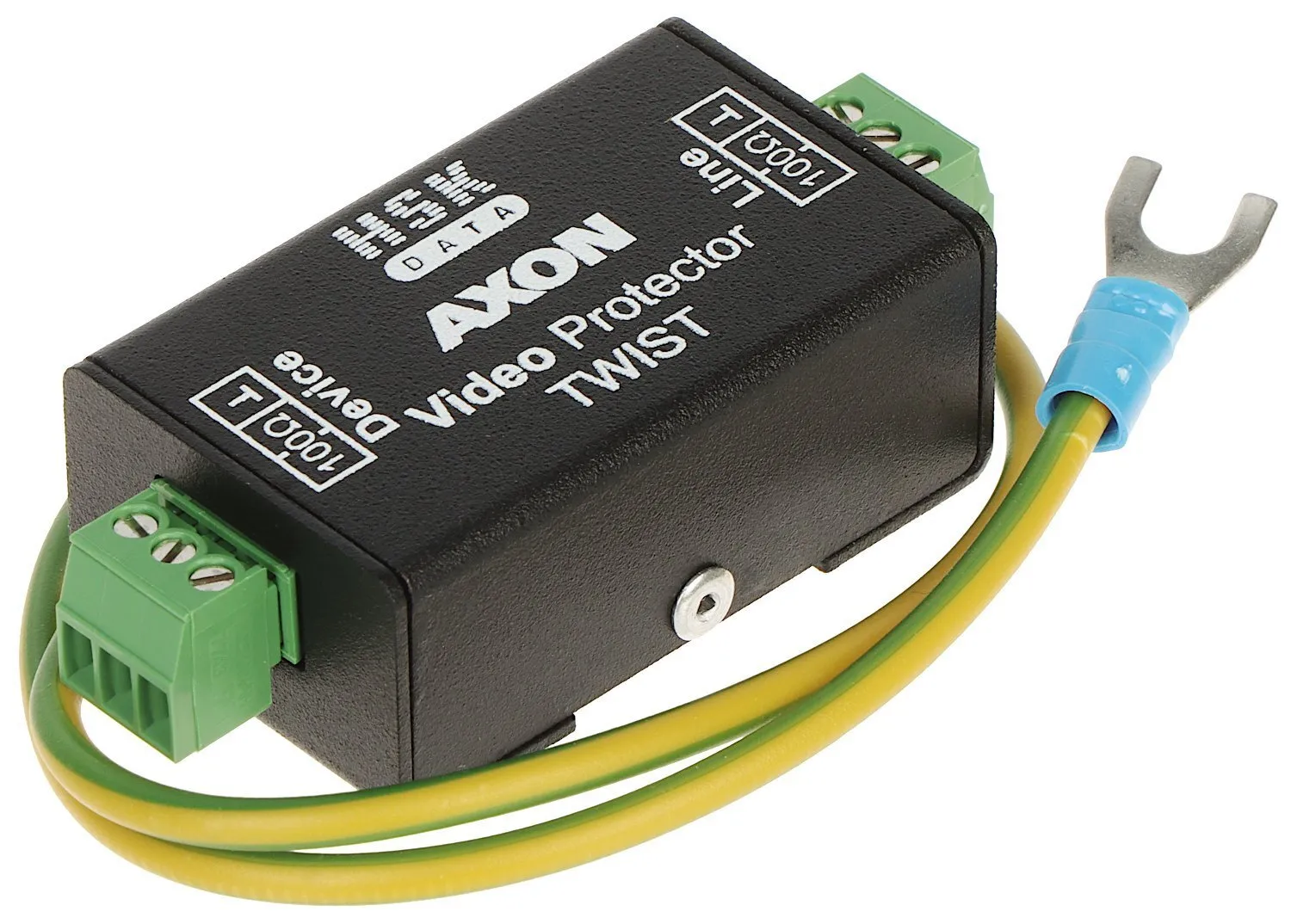

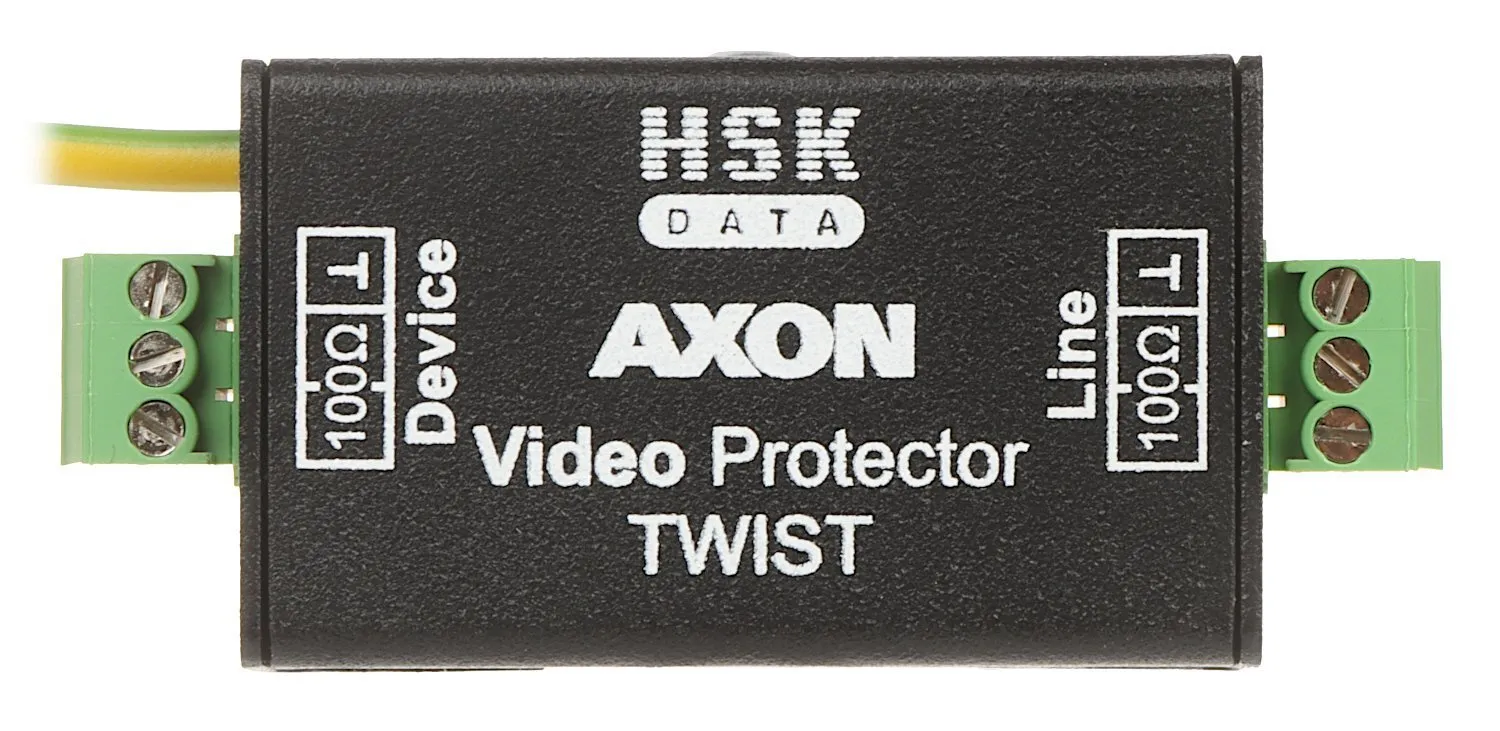

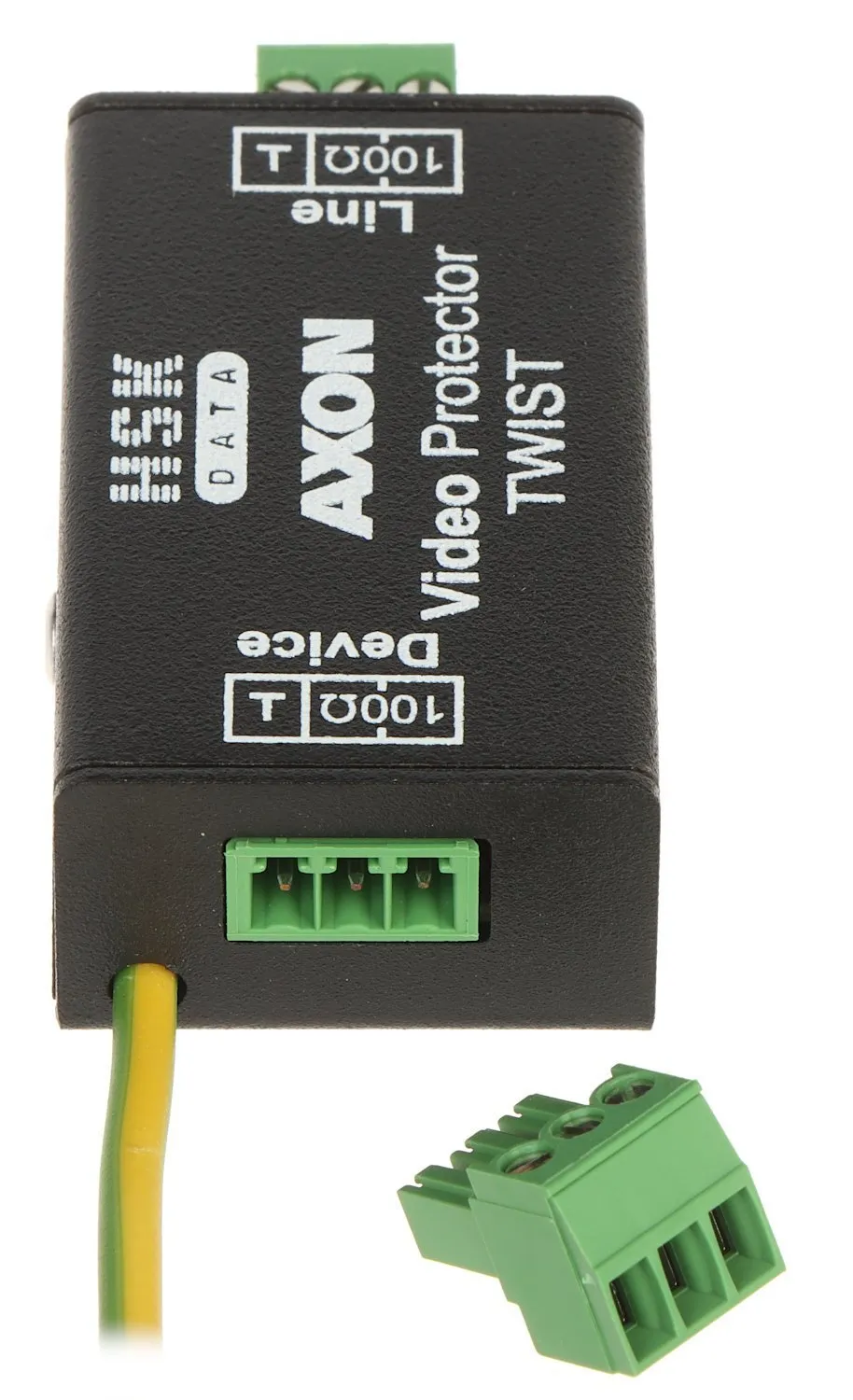

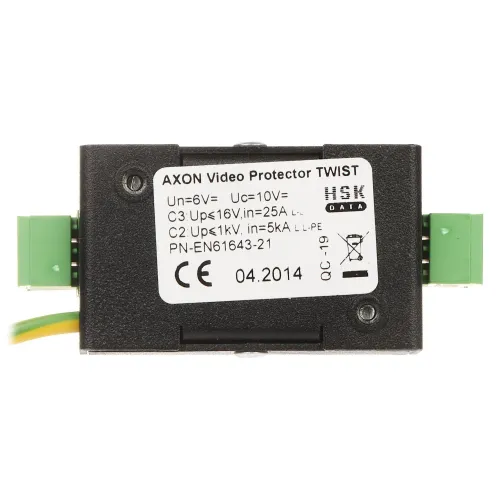

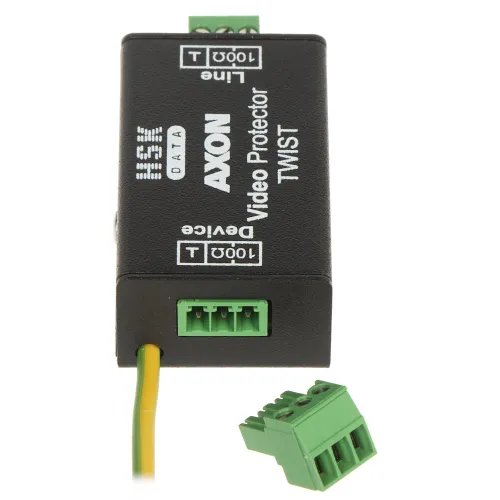

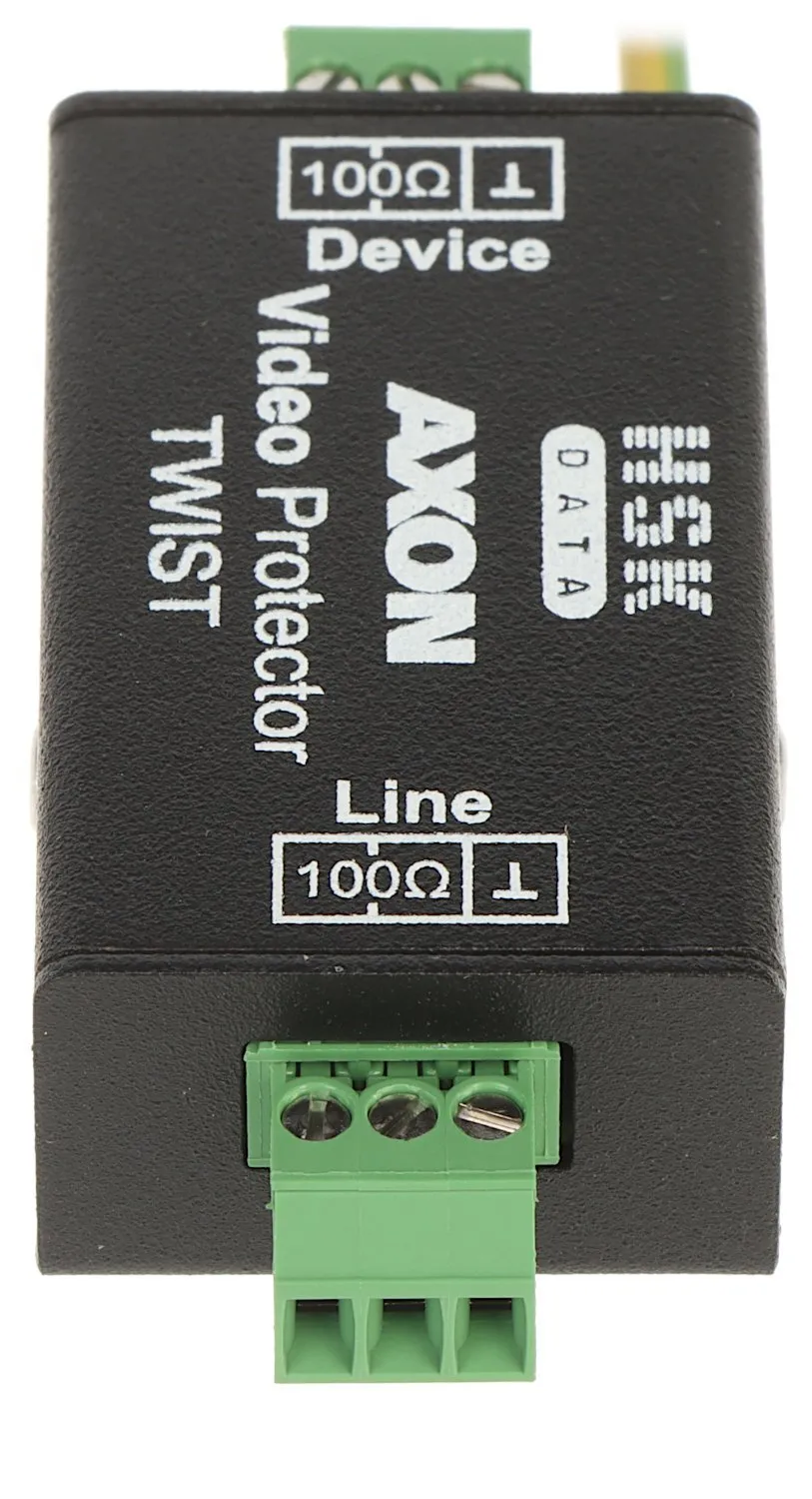

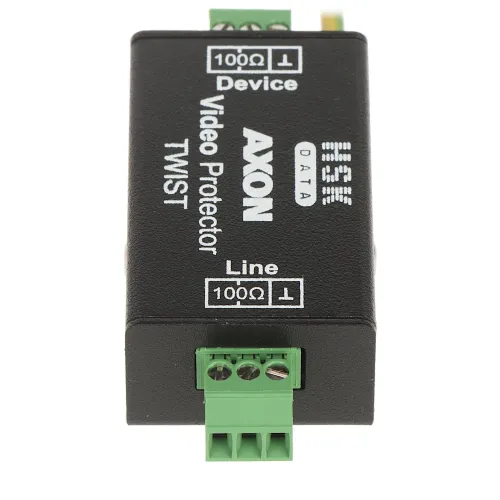

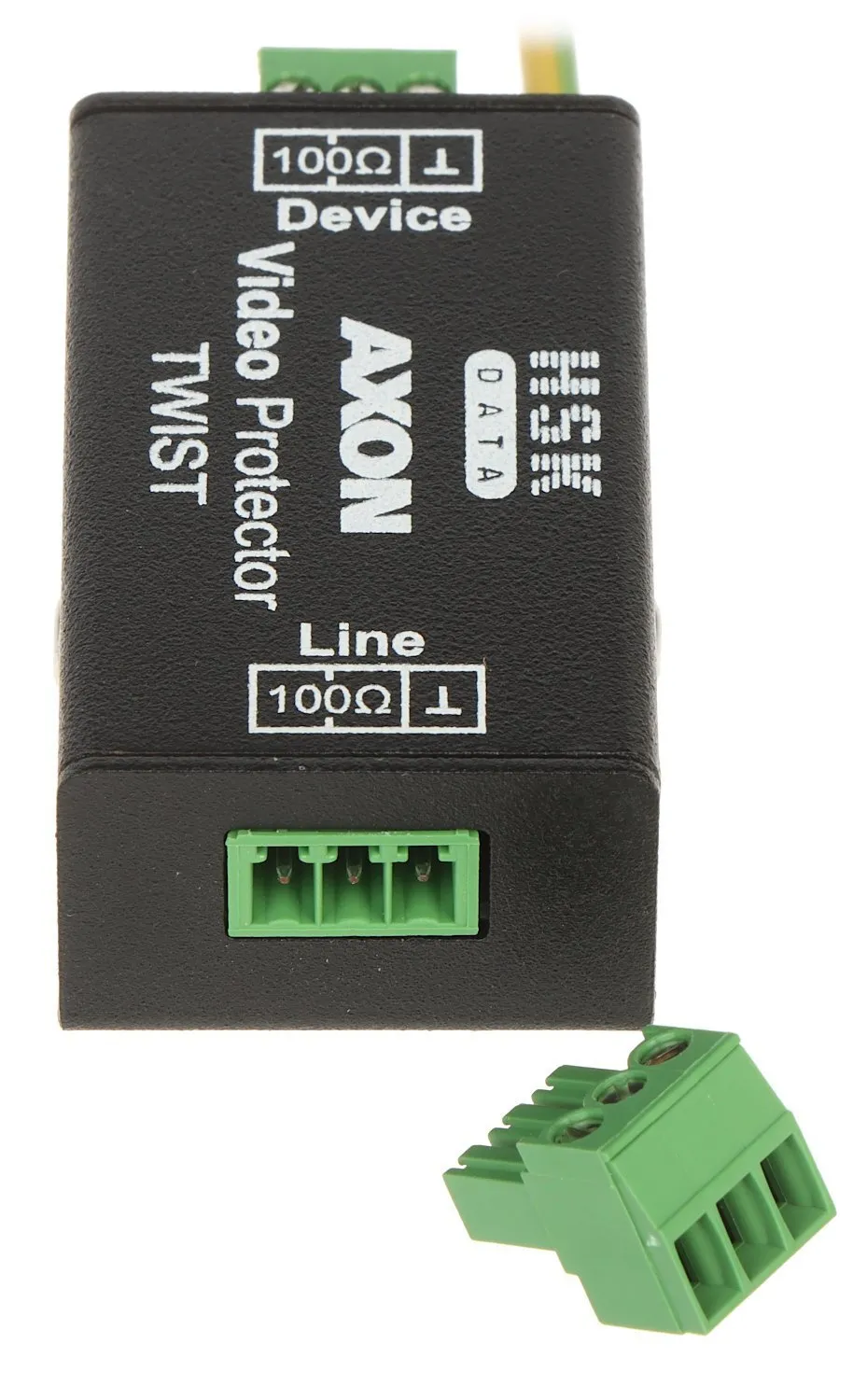

Ogranicznik przepięć AXON-VIDEO-TWIST

Główne cechy:

• Standard: AHD - 720p/ HD-CVI - 720p/ HD-TVI - 720p/ CVBS - PAL / NTSC
• Napięcie znamionowe: 6 V
• Napięcie maksymalne: 10 V
• Nominalny prąd wyładowczy (linia-linia) [C3]:25 A - 10/1000 µs
• Nominalny prąd wyładowczy (linia-uziemienie) [C2]:5 kA - 8/20 µs
• Napięcie protekcji Up linia-linia dla prądu znaminowego [C3]:≤ 16 V - 1 kV/µs
• Napięcie ochrony linia-uziemienie [C2]:≤ 1000 V - 1.2 kV / 50 µs
• Złącza: 2x potrójny zacisk śrubowy odłączany, 1.5 mm², rozstaw 3.5 mm
• Parametry ochrony: Zgodne z PN-EN61643-21

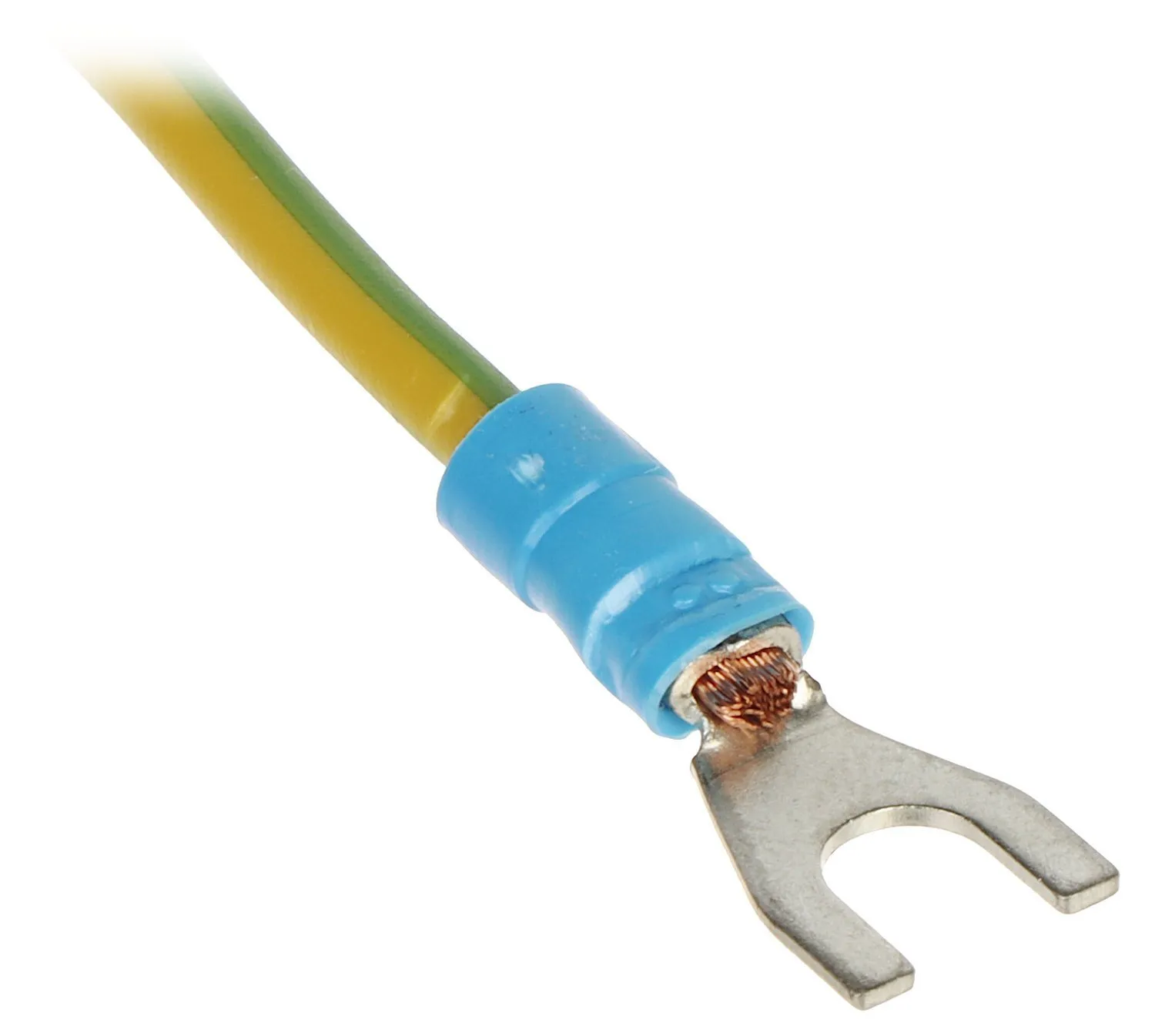

AXON-VIDEO-TWIST przeznaczony jest do ochrony przeciwprzepięciowej kamer i rejestratorów analogowych w systemach CCTV wykorzystujących, skrętkę komputerową do przesyłu sygnału wizyjnego. Urządzenie jest rozbudowanym elementem ochronnym zawierającym dwustopniowe zabezpieczenie. Pierwszy stopień wykorzystuje wysokoprądowe elementy gazowe, ogranicza przepięcia pojawiające się pomiędzy linią transmisyjną a PE i odprowadza ładunek zakłócający do ziemi. Stopień drugi zawiera szybkie elementy półprzewodnikowe, które eliminują przepięcia mogące wystąpić pomiędzy przewodami w linii transmisyjnej. AXON-VIDEO-TWIST posiada metalową, ekranującą obudowę Jako elementy łączeniowe zastosowano odłączane złącza zaciskowe Zaciski "100 Ω" służą do podłączenia sygnałowej pary przewodów w skrętce, natomiast trzeci zacisk może być w razie potrzeby, wykorzystany przez instalatora jako masa lub kontynuacja ekranu dla kabli FTP Zacisk dodatkowy nie jest fabrycznie połączony z uziemieniem Przewód uziemiający, zakończony końcówką widełkową wyprowadzony jest na zewnątrz i łączy się bezpośrednio z obudową. Urządzenie jest ochronnikiem niesymetrycznym. Linię transmisyjną podłączamy do zacisków "Line" natomiast chronione urządzenie do złącza "Device". Należy także pamiętać, że warunkiem poprawnej pracy ochronnika jest podłączenie go do sprawnego uziemienia lub przewodu PE
