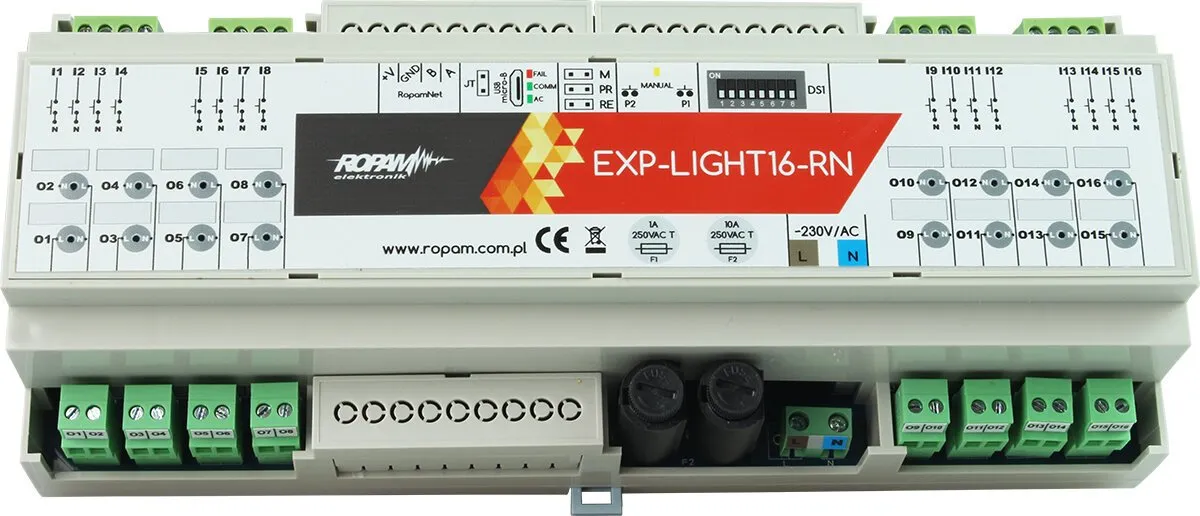

Sterownik oświetlenia EXP-LIGHT16-RN
Reprezentujesz jednostkę budżetową?
Sprawdź możliwość skorzystania z odroczonej płatności.
Za zakup tego produktu otrzymasz: 0 pkt.
Zamień punkty na rabat
Sterownik oświetlenia EXP-LIGHT16-RN

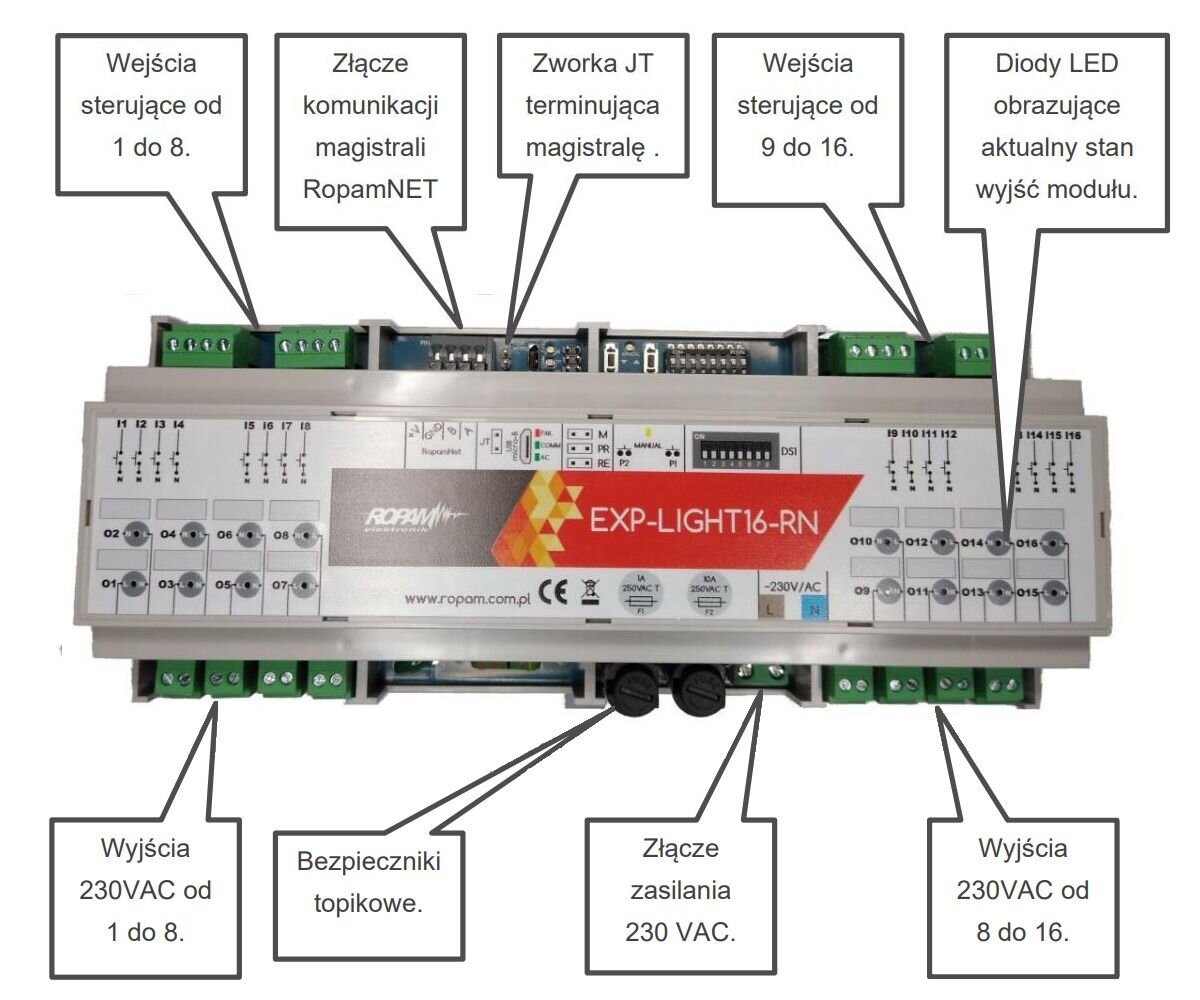

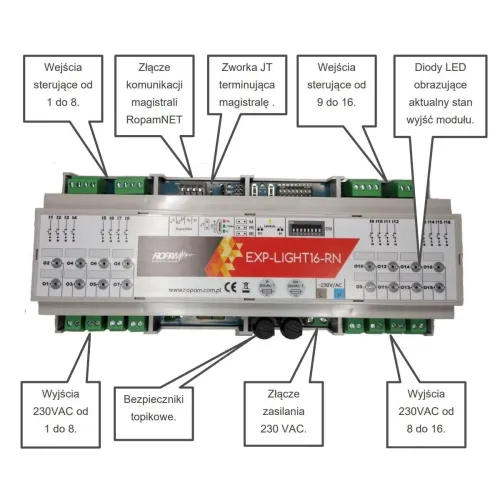

Moduł EXP-LIGHT16-RN służy do sterowania oświetleniem w budynkach, jeden moduł posiada szesnaście wyjść sterujących. Dzięki zastosowaniu wysokiej jakości przekaźników ze stykami o podwyższonej wytrzymałości nadaje się do sterowania zarówno typowymi żarówkami oraz świetlówkami jak i oświetleniem LED. Sterownik może pracować autonomicznie lub jako część systemu nadzorowanego przez centralę NeoGSM-IP-64. W przypadku pracy systemowej możliwe jest łączenie wyjść sterujących w grupy lub sterowanie za pomocą wejść lokalnych różnymi wyjściami. Moduł jest przeznaczony do obsługi każdego urządzenia, które może być sterowane przez bezpośrednie załączenie zasilania, w szczególności jest dedykowany do sterowania oświetleniem (żarówki, świetlówki energooszczędne diody LED). Do jednego ze złącz zasilania urządzenia podłączony jest przewód neutralny N zaś do drugiego przyłączone jest wyjście modułu. Sterowanie odbywa się przez podanie z wyjścia modułu na urządzenie napięcia 230V AC.
Cechy główne:
- kompatybilność NeoGSM-IP-64, obsługa 2 modułów
- przekaźniki bistabilne/monostabilne ze sterowaniem lokalnym i centralnym z poziomu aplikacji mobilnej/ paneli dotykowych
- informacja o stanie wyjścią (obwodu) w aplikcji/panelu przy sterowaniu lokalnym i centralnym (ON/OFF)

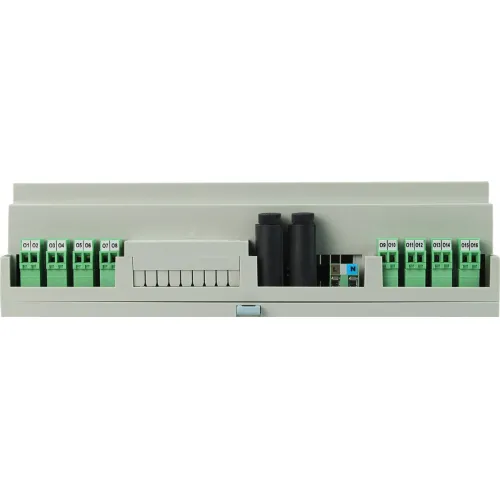

- 16 przekaźników, wyjścia fazowe L, 8A/250V

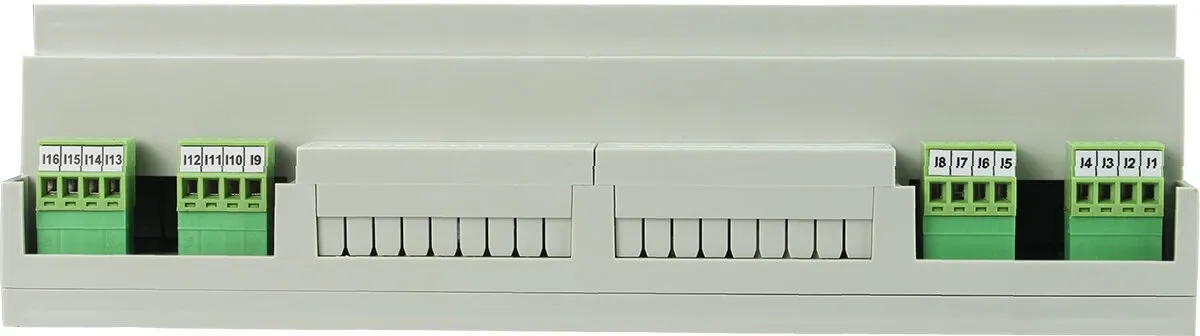

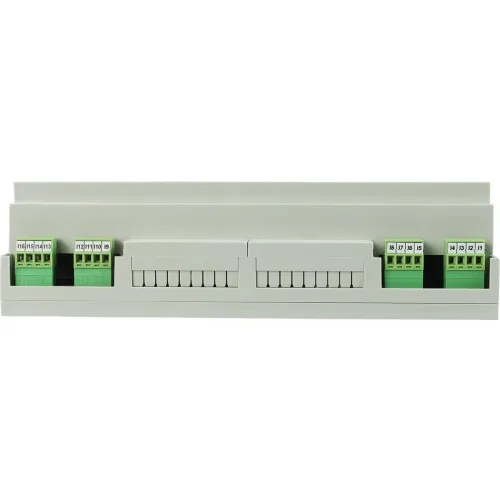

- 16 wejść 230VAC do sterowania lokalnego łącznikami dzwonkowymi (przycisk NO)
- 16 dodatkowych wyjść/wejść w systemie do automatyki domowej (praca jako ekspander wyjść/wejść)
- wysokiej jakości przekaźnik (AC1: 8A/250V, AC3: 240W silnik 1-fazowy)
- przekaźniki w podstawkach montażowych, łatwy serwis i wymiana
- moduł systemowy na magistrali systemowej (-RN RopamNET)
- sterowanie wyjściami zgodnie ze specyfikacją danej centrali, w tym obsluga przekaźnika czasowego LightSwitch (LSW)
- rozłączne złącza zaciskowe, pogrupowane wg portów
- sygnalizacja optyczna pracy i stanu wyjść
- obudowa na szynę DIN, 12 modułów DIN
- Rodzaje sterowania: lokalnie, zdalnie, manualne
Specyfikacja techniczna:
| Zasilanie | 230 VAC (zasilanie główne, praca autonomiczna i systemowa), 12 VDC (zasilanie pomocnicze z magistrali systemowej, praca systemowa). |
| Pobór prądu (bez zasilania wyjść) | 230 VAC: ~11mA, 12 VDC: 0A (230 VAC jest), 70mA (prąd maksymalny przy braku zasilania 230 VAC*). *Przy braku zasilania 230 VAC nie jest możliwe sterowanie przekaźnikami wyjściowymi |
| Maksymalna obciążalność wyjścia sterującego | 6A |
| Maksymalny prąd wejściowy | 10A |
| Zabezpieczenie obwodów wyjściowych (230VAC, gniazdo F2) | Bezpiecznik szklany 5x20mm zwłoczny 10A |
| Zabezpieczenie obwodu zasilania modułu (230VAC, gniazdo F1) | Bezpiecznik szklany 5x20mm zwłoczny 1A |
| Przekaźniki | RM699BV-3011-85-1012, wzmocnione pokrycie styków, cewka 12V, wyjście 270VAC 6A, łatwowymienne, montaż w szybkozłączach. |
| Komunikacja | Magistrala RopamNET |
| Złącza | AWG: 24 – 12, rozłączne (sterowanie i wyjścia) (8A max), DG250 (magistrala RopamNET) |
| Montaż | Szyna DIN |
| Obudowa | D12M szerokość 12 standardowych modułów |
| Waga | ok. 450g |
| Wymiary (szer./wys./dł.) | 212x90x58mm (+/- 1mm) |
