Czytnik zbliżeniowy Roger MCT68ME-IO-I

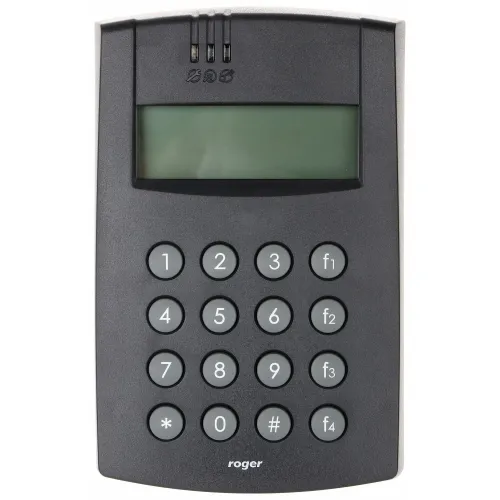

Wewnętrzny dualny czytnik zbliżeniowy z klawiaturą MCT68ME-IO-I

MCT68ME-IO-I to terminal identyfikacji przeznaczony do wykorzystania w systemie RACS 5. Czytniki pełnią funkcję urządzenia podrzędnego względem kontrolera dostępu i nie mogą samodzielnie dozorować przejścia. Urządzenie umożliwia rozpoznawanie użytkowników za pośrednictwem kodów PIN i/lub kart zbliżeniowych standardu 13,56 MHz MIFARE® Ultralight/Classic oraz standardu EM125kHz (UNIQUE). Terminal MCT68MEIOI umożliwiają odczyt numeru seryjnego (CSN) karty zbliżeniowej EM 125 kHz lub MIFARE. MCT68ME-IOI wyposażony został w praktyczną 12 przyciskową klawiaturę numeryczną. Dzięki niej możliwe jest łatwe i szybkie otwarcie drzwi, poprzez wpisanie odpowiedniego kodu PIN. Dodatkową zaletą czytnika stanowią również 4 dodatkowe przyciski funkcyjne do których można przypisać praktycznie dowolną funkcję systemu RACS 5.

Czytniki wyposażone są w zestaw linii wejściowych i wyjściowych, który w większości przypadków umożliwia kompletną obsługę przejścia bez konieczności wykorzystywania wejść i wyjść zlokalizowanych na kontrolerze dostępu lub module rozszerzeń. MCT68ME-IO znajduje głównie zastosowanie, jako terminal rejestracji czasu pracy (RCP). Urządzenie jest dostępne w wersji do montażu w warunkach wewnętrznych. Terminal posiada interfejs RS485 za pośrednictwem, którego jest podłączany do magistrali komunikacyjnej kontrolera MC16, oraz wyposażony jest w cztero linijkowy wyświetlacz LCD i zestaw czterech programowalnych klawiszy funkcyjnych.

Główne cechy:

• dedykowany do systemu RACS5
• obsługa kart: EM 125kHz UNIQUE (EM4100/4102), 13.56MHz ISO 14443A, MIFARE Ultralight/Classic
• praca w trybie terminalowym
• zasilanie: 12V DC
• trzy wejścia NO/NC
• dwa wyjścia tranzystorowe o obciążalności 1A/15V
• jedno wyjście przekaźnikowe o obciążalności 1,5A/30V
• zasięg odczytu: do 7 cm
• interfejs komunikacyjny: RS485
• klasa szczelności: IP41
• wbudowana klawiatura
• cztery programowalne klawisze funkcyjne
• wbudowany wyświetlacz LCD
• średni pobór prądu: 100 mA
• trzy wskaźniki LED
• definiowanie polaryzacji spoczynkowej linii wyjściowej
• głośnik sygnalizacyjny z regulowanym poziomem dźwięku
• czujnik antysabotażowy (Tamper)
• detekcja otwarcia obudowy oraz oderwania od podłoża
• aktualizacja oprogramowania wbudowanego przez RS485
• klawiatura z regulowanym poziomem podświetlenia
• rekomendowany jako terminal Rejestracji Czasu Pracy

Specyfikacja techniczna:

Napięcie zasilania	Nominalne 12VDC, dopuszczalne 10-15VDC
Pobór prądu (średni)	ok. 100mA
Wejścia	Trzy (IN1..IN3) dwustanowe linie wejściowe NO/NC wewnętrznie spolaryzowane do plusa zasilania za pośrednictwem rezystora 15kΩ, próg przełączania ok. 3.5V
Wyjścia przekaźnikowe	Wyjście przekaźnikowe (REL1) z pojedynczymi stykami NO/NC, obciążalność 30V/1,5A DC/AC
Wyjścia tranzystorowe	Dwa wyjścia tranzystorowe (IO1, IO2) typu otwarty kolektor, maks. obciążenie 15VDC/150mA
Zasięg odczytu	Do 7 cm
Ochrona antysabotażowa (TAMPER)	Izolowane styki 50mA/24V, zwarte gdy obudowa zamknięta
Karty	EM 125 kHz UNIQUE, zgodne z EM4100/4102 oraz 13.56MHz zgodne z ISO14443A i MIFARE
Odległości	Do 1200 m długości magistrali RS485 pomiędzy kontrolerem a czytnikiem
Zasięg odczytu	Do 10 cm dla kart EM125kHz Do 7 cm dla kart MIFARE
Klasa szczelności	IP41
Temperatura pracy	5°C ~ 40°C
Wilgotność	10% ~ 95% (bez kondensacji)
Waga	ok. 410g

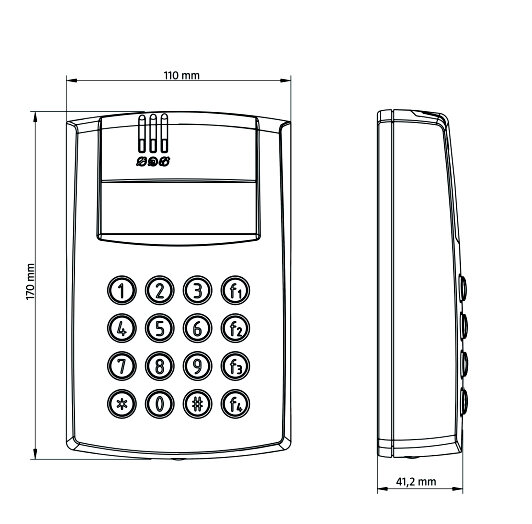

Wymiary (szer./wys./dł.)	110x170x42mm
