Czytnik zbliżeniowy Roger MCT12M-DES-IO

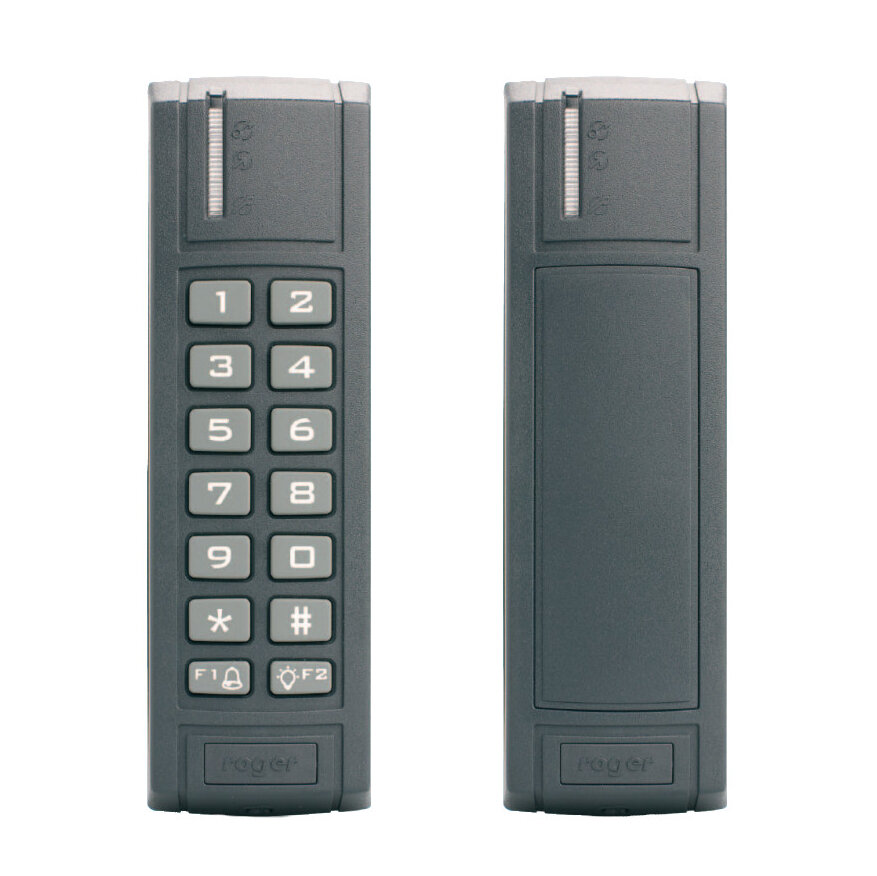

Zewnętrzny czytnik zbliżeniowy z klawiaturą MCT12M-DES-IO

MCT12M-DES-IO to terminal identyfikacji przeznaczony do wykorzystania w systemie RACS 5. Urządzenie umożliwia rozpoznawanie użytkowników za pośrednictwem kart zbliżeniowych standardu 13,56 MHz MIFARE Ultralight, Classic, Plus, DESFire. Terminal MCT12M-DES-IO posiada interfejs RS485 za pośrednictwem, którego są podłączane do magistrali komunikacyjnej kontrolera MCT12MDESIO. Urządzenie może być instalowane na zewnątrz budynków bez konieczności stosowania dodatkowych zabezpieczeń. Nowoczesny czytnik MCT12M DES IO wyposażony został w trzy wejścia NO/NC, dwa wyjścia tranzystorowe, jedno wyjście przekaźnikowe oraz posiada praktyczną 12 przyciskową klawiaturę numeryczną i dwa przyciski funkcyjne. Dzięki niej możliwe jest łatwe i szybkie otwarcie drzwi, poprzez wpisanie odpowiedniego kodu PIN. MCT12M-DES-IO wbudowana klawiatura z dwoma przyciskami funkcyjnymi.

Terminal wymaga zasilania z napięcia stałego w zakresie 11-15V. Napięcie to może być doprowadzone z ekspandera MCX2D/MCX4D zestawu MC16-PAC-KIT, kontrolera dostępu MC16 lub z osobnego zasilacza. Przekroje przewodów zasilania należy tak dobrać, aby napięcie zasilania przy urządzeniu nie różniło się więcej niż o 1V względem napięcia na wyjściu zasilacza. Dobór właściwych przekrojów przewodów jest szczególnie krytyczny w sytuacji, gdy urządzenie jest zasilane ze źródła znajdującego się w znacznej odległości. W takim przypadku należy rozważyć użycie dodatkowego zasilacza umieszczonego blisko urządzenia. Minus takiego dodatkowego zasilacza należy połączyć z minusem kontrolera (GND) przy pomocy przewodu o dowolnie małym przekroju.

Główne cechy:

• dedykowany do systemu RACS5
• obsługa kart 13,56 MHz MIFARE Ultralight, Classic, Plus, DESFire
• praca w trybie terminalowym
• zasilanie: 12V DC
• zasięg odczytu: do 7 cm
• interfejs komunikacyjny: RS485
• klasa szczelności: IP65
• wbudowana klawiatura
• dwa klawisze funkcyjne
• rozpoznawanie długiego przyłożenia karty
• średni pobór prądu: 85 mA
• odczyt numerów: CSN, SSN, MSN
• odczyt numeru programowalnego karty: PCN
• głośnik sygnalizacyjny z regulowanym poziomem dźwięku
• trzy wejścia parametryczne typu NO/NC
• dwa wyjścia tranzystorowe o obciążalności 150mA/15V
• jedno wyjście przekaźnikowe o obciążalności 1,5A/30V
• możliwość pracy wejść w trybie Double Wiring
• trzy wskaźniki LED
• czujnik antysabotażowy (Tamper)
• detekcja otwarcia obudowy oraz oderwania od podłoża
• aktualizacja oprogramowania wbudowanego przez RS485
• konfiguracja przez RS485 (RogerVDM)

Specyfikacja techniczna:

Napięcie zasilania	Nominalne 12VDC, dopuszczalne 10-15VDC
Pobór prądu (średni)	85 mA
Wejścia	Trzy wejścia parametryczne (IN1 - IN3) elektrycznie połączone wewnętrznie z +12V przez rezystor 5,6 kΩ. Dla linii typu NO i NC próg wyzwolenia na poziomie ok. 3,5V
Wyjścia przekaźnikowe	Jedno wyjście przekaźnikowe (REL1) z jednym stykiem NO/NC, obciążalność 30V/1,5A DC/AC
Wyjścia tranzystorowe	Dwa wyjścia tranzystorowe (IO1, IO2) typu otwarty kolektor, obciążalność 15V/150mA DC
Ochrona antysabotażowa (TAMPER)	Otwarcie obudowy raportowane metodą programową do kontrolera dostępu
Karty	13.56MHz MIFARE Ultralight, Classic, DESFire EV1 i Plus
Zasięg odczytu	Do 7 cm dla kart MIFARE Ultralight, Classic Do 4 cm dla kart MIFARE DESFire EV1, Plus
Odległości	Do 1200 m długości magistrali RS485 pomiędzy kontrolerem a czytnikiem
Klasa szczelności	IP65
Temperatura pracy	-25°C ~ +60°C
Wilgotność	10% ~ 95% (bez kondensacji)
Waga	ok. 150g
Wymiary (szer./wys./dł.)	Standardowa podstawka: 46x152,5x23mm Grubsza podstawka: 46x152,5x35mm
