Kod produktu: MCX402-1-KIT
Zestaw ekspandera dostępu ROGER MCX402-1-KIT
Reprezentujesz jednostkę budżetową?
Sprawdź możliwość skorzystania z odroczonej płatności.
Za zakup tego produktu otrzymasz: 0 pkt.
Zamień punkty na rabat
Główne cechy:
- zestaw ekspandera dostępu na jedno przejście
- obustronna kontrola przejścia
- interfejs do 2 czytników RACS CLK/DTA (seria PRT)
- interfejs do 2 czytników Wieganda
- zabezpieczenie przed głębokim rozładowaniem
- łącznik antysabotażowy
- klasa szczelności:IP20
- wyjścia zasilania 0,2 A
- wyjścia zasilania 1,0 A
- 0,3A prąd ładowania akumulatora
- miejsce na akumulator 7 Ah
- warunki pracy:
- temperatura pracy: 5°C ~ 40°C
- wilgotność: 10% ~ 95%
- waga: 1,7kg
- wymiary: 255x255x90mm (szer./wys./dł.)
- gwarancja: 36 miesięcy
Zawartość zestawu:
- ekspander we/wy z interfejsem Wiegand MCX402-BRD
- zasilacz LRS-50-24 - 24V DC/2,2A
- metalowa obudowa ME-14-24V

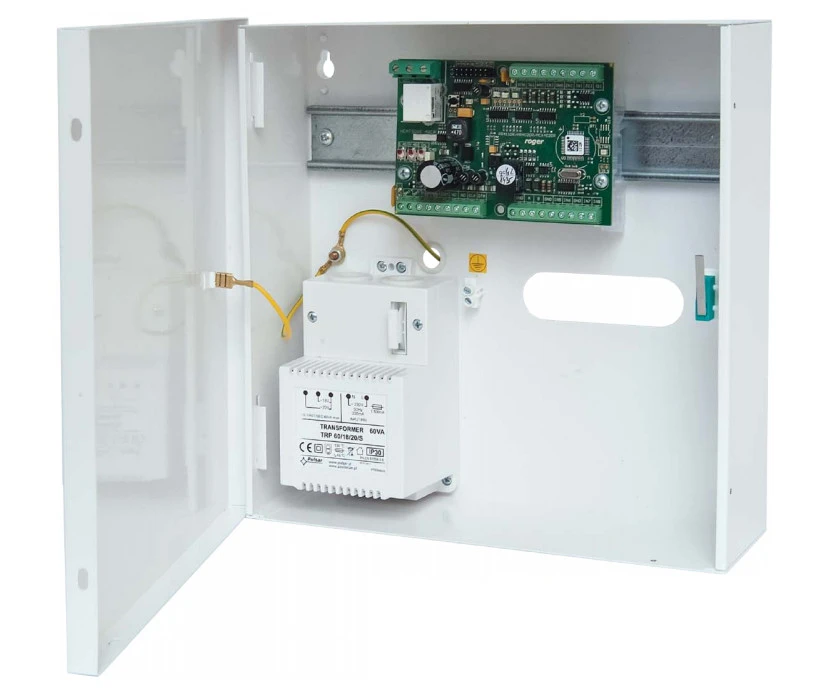

Zestaw ekspandera dostępu na jedno przejście. W skład zestawu wchodzi metalowa obudowa z zasilaczem oraz ekspander we/wy. Zestaw umożliwia obsługę jednego dwustronnego przejścia z wykorzystaniem czytników Wieganda lub RACS CLK/DTA. Czytniki oraz zamek są zasilane z wyjść zasilających znajdujących się na ekspanderze, które mogą dostarczyć odpowiednio 0,2A i 1,0A. Cały system jest zasilany z zasilacza 24V DC/50W wchodzącego w skład zestawu. Ekspander jest podłączony do kontrolera dostępu za pośrednictwem magistrali RS485. MCX402-BRD jest ekspanderem linii wejściowych i wyjściowych przeznaczonym do pracy w systemie RACS 5. Ekspander w zależności do wgranego oprogramowania wbudowanego współpracuje z 2 terminalami z interfejsem Wiegand albo 2 terminalami serii PRT. Urządzenie po podłączeniu do kontrolera dostępu MC16 oraz terminali umożliwia obsługę 1 przejścia. MCX402-BRD współpracuje z akumulatorem rezerwowym, który jest ładowany prądem o wartości 0,3A.

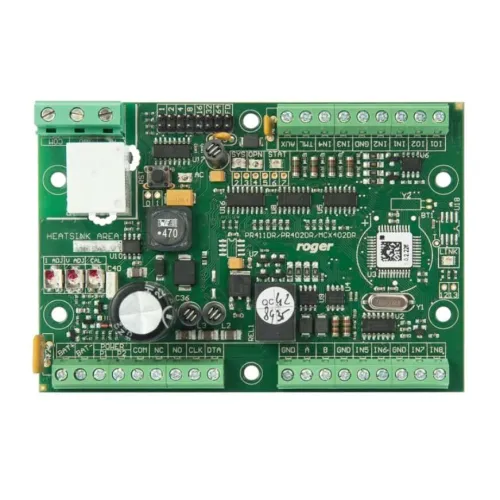

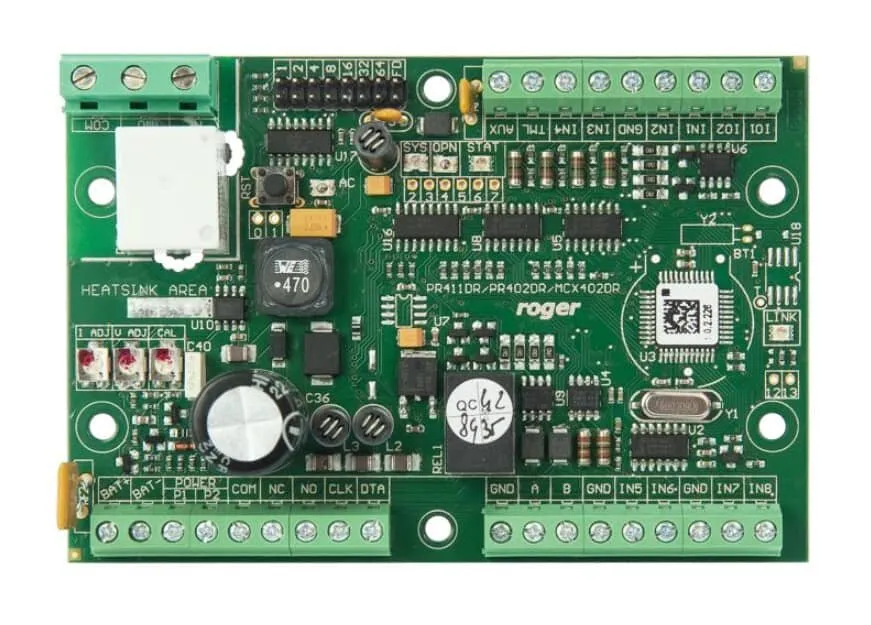

Ekspander we/wy z interfejsem Wiegand MCX402 Główne cechy:
- osiem wejść typu NO/NC
- zasilanie: 18V AC/12V DC/24V DC
- pobór prądu: 100mA
- dwa wyjścia przekaźnikowe
- dwa wyjścia tranzystorowe o obciążalności 1A
- wyjścia zasilania: 12V/1A i 12V/0.2A
- dwóch czytników serii PRT (RACS 4)
- dwóch czytników Wiegand 24-66 bit
- komunikacja z kontrolerem przez RS485
- maks. odległość: 150m licząc po kablu od urządzenia nadrzędnego
- dozorowany zasilacz buforowy 1,5A
- obsługa akumulatora 7 Ah
- sygnalizacja LED
- warunki pracy:
- temperatura pracy: 5°C ~ 40°C
- wilgotność: 10% ~ 95%
- waga: ok. 100g
- wymiary: 115x80x28mm (szer./wys./dł.)
Ekspander umożliwia zasilanie oraz obsługę jednego przejścia dwustronnego na bazie czytników PRT, czytników Wiegand lub czytników MCT (RS485). Przy założeniu użycia dodatkowego źródła zasilania 1A, ekspander może obsługiwać dwa przejścia jednostronne na bazie czytników PRT lub Wiegand lub dwustronne, na bazie czytników MCT. Opcjonalnie, ekspander może być użyty, jako interfejs do podłączenia dwóch czytników Wiegand do magistrali RS485. W scenariuszu tym linie CLK i DTA mogą być wykorzystane, jako wyjścia ogólnego przeznaczenia.

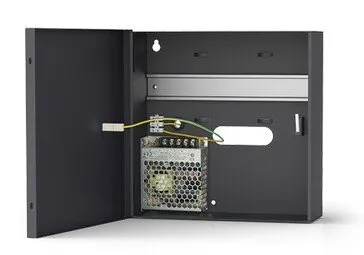

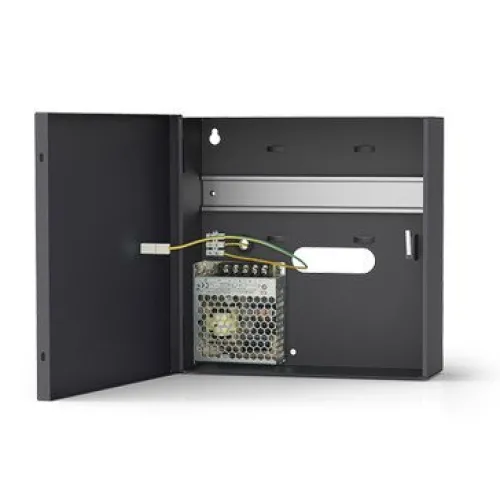

Metalowa obudowa ME-14-24V Główne cechy:
- zastosowanie: moduły i urządzenia systemu RACS5
- miejsce na akumulator: 17Ah/12V
- montaż: natynkowy
- 1x szyna montażowa DIN 250mm
- kolor: ciemnoszary (RAL7016 MAT)
- zabezpieczenie antysabotażowe (tamper) NO/NC 50mA/50VDC
- zasilacz: 24V DC, 2.2A
- materiał: blacha stalowa (0.7mm)
- klasa szczelności: IP20
- warunki pracy:
- temperatura pracy: -10°C ~ +40°C
- wilgotność: <90%
- waga: 1,6kg
- wymiary: (szer./wys./gł.)
- wewnętrzne: 250x250x80mm
- zewnętrzne: 255x255x90mm
Obudowa ME-14-24V przeznaczona jest do instalacji modułów elektronicznych oraz urządzeń systemu RACS 5 dedykowanych do montażu na szynie DIN i wymagających współpracy z akumulatorem 7Ah. Obudowa wyposażona jest w jedną szynę DIN, zasilacz 24V/50W i łącznik antysabotażowy. Dostęp do wnętrza obudowy jest chroniony przez drzwiczki mocowane na wkręty. Obudowa wykonana jest z blachy stalowej pomalowanej proszkowo na kolor szary antracytowy.
Specyfikacja techniczna:
| EKSPANDER WE/WY MCX402-BRD | |
| Napięcie zasilania | Nominalne 24VDC, dopuszczalne 22-26VDC Nominalne 18VAC; dopuszczalne 17-22VAC Nominalne 12VDC, dopuszczalne 10-15VDC |
| Pobór prądu (średni) | 100mA (bez obciążenia na wyjściach AUX i TML) |
| Prąd ładowania akumulatora | 300mA |
| Wejścia | Osiem (IN1 - IN8) linii wejściowych NO/NC, próg przełączania ok. 3.5V |
| Wyjścia przekaźnikowe | Dwa wyjścia przekaźnikowe (REL1, REL2) z izolowanym stykiem NO/NC, maks. obciążenie 30V/1,5A (REL1) oraz 230VAC/5A (REL2) |
| Wyjścia tranzystorowe | Dwa wyjścia tranzystorowe (IO1, IO2), maks. obciążenie 15VDC/1A |
| Wyjścia zasilające | Dwa wyjścia zasilające (AUX,TML) o wydajności 12VDC/1,0A (AUX) i 12VDC/0,2A (TML). |
| Odległości | Do 1200 m długości magistrali RS485 pomiędzy kontrolerem a ekspanderem Do 150 m pomiędzy ekspanderem a terminalami Wiegand lub PRT |
| Klasa szczelności | IP20 |
| temperatura pracy | 5°C ~ 40°C |
| Wilgotność | 10% ~ 95% (bez kondensacji) |
| Waga | ok. 100g |
| Wymiary (szer./wys./dł.) | 115x80x28mm |
| OBUDOWA ME-14-24V | |
| Napięcie zasilania | 230VAC, 50/60Hz (-15%÷+10%) |
| Zasilacz | LRS-50-24 24VDC/50W |
| Zabezpieczenie przeciwzwarciowe i przeciążeniowe | Tak |
| Obudowa | Blacha DC01 0,8mm, kolor szary antracyt (RAL7016) |
| Ochrona antysabotażowa (TAMPER) | Czujnik NO/NC; 50VDC/50mA |
| Odległości | Pomiędzy zestawem i czytnikiem: do 150m |
| Klasa szczelności | IP20 |
| Temperatura pracy | 5°C ~ 40°C |
| Wilgotność | 10% ~ 90% |
| Waga | 1,7kg |
| Wymiary (szer./wys./dł.) | 255x255x90mm |
