Najważniejsze cechy:

• 4 elementy przyłączeniowe (2x PoE + 2 listwy śrubowe) – RJ45 do sieci/PoE i zaciski do toru 2WIRE.
• PoE IN 802.3af/at (LAN + PoE IN) – zasilanie ze standardowego PoE.
• PoE OUT 802.3af/at/bt60 (LAN + PoE OUT) – zasilanie odbiornika PoE, także w klasie bt60.
• LAN 10/100 Mb/s (IN/OUT) – transmisja danych na obu portach RJ45.
• Zasilanie: Vin PoE 24–56 V / Vin Power 12–56 V – praca z PoE lub zewnętrznym zasilaniem DC.
• PoE: Vout = Vin (44–58 V) – napięcie wyjściowe PoE zależne od napięcia wejściowego.
• Tor 2WIRE do 800 m – transmisja po 2 pojedynczych skręcanych przewodach (np. 1 para UTP).
• Zabezpieczenia – przepięciowe (LAN/DATA) + przeciążeniowe 0,6 A (ETH-2wire-A-TX) + LED LV dla <44 V.
• Sygnalizacja LED – PWR, PoE, link/transmisja LAN, LINK 2WIRE + LED 10 Mb dla toru 2WIRE.
• Kompakt IP20, -25…+65°C (TX: 51 × 51(73) × 21 mm / RX2: Ø49,3 × 19 mm, 0,047 kg) – mały zestaw do montażu (TX z uniwersalną podstawą i adapterami TH-35/RACK, RX2 z poliwęglanu).

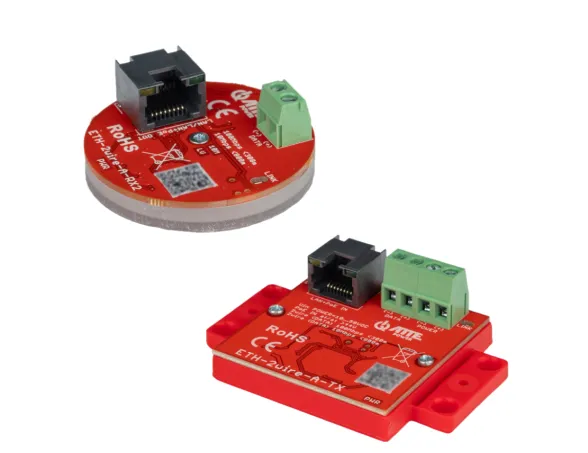

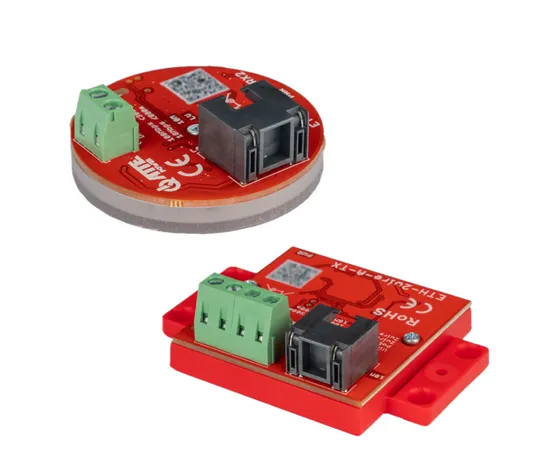

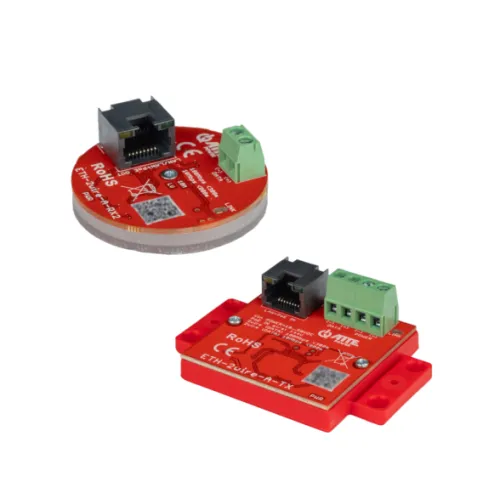

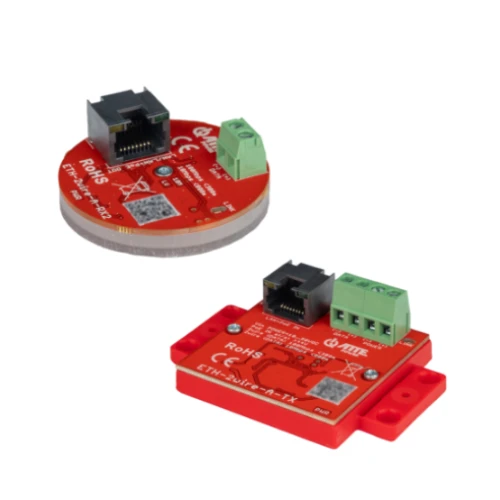

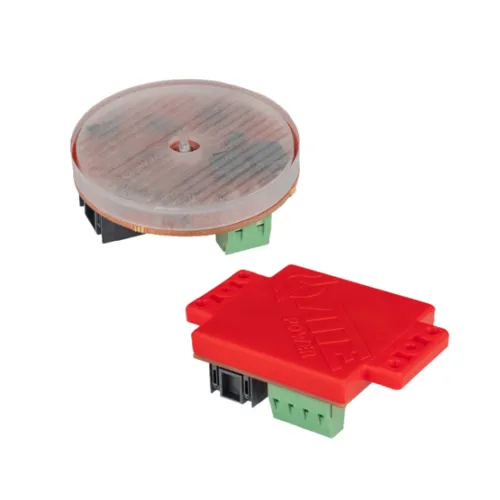

Zestaw do transmisji ATTE LAN 10/100Mbps + PoE po 2 żyłach ETH-2wire-A-SET2

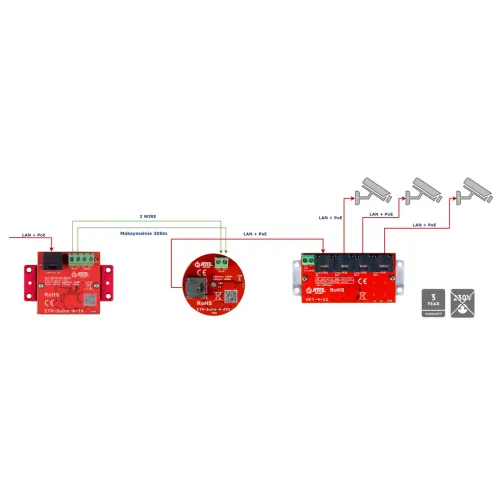

ETH-2wire-A-SET2 to zestaw aktywnych konwerterów do transmisji danych sieci Ethernet oraz zasilania PoE z wykorzystaniem 2 przewodów np. jednej pary skrętki UTP. Zestaw umożliwia montaż kamer lub innych urządzeń IP PoE w miejscach, gdzie wymiana istniejącego okablowania jest niemożliwa bądź nieopłacalna.

Podstawowe zastosowania:

• instalacja telefonów VOIP na istniejącym okablowaniu telefonicznym
• wykorzystanie istniejącego przewodu telefonicznego do przesyłu danych Ethernet
• wymiana domofonu na wideodomofon IP

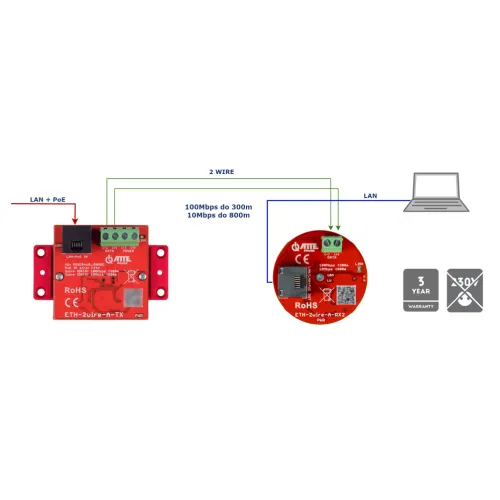

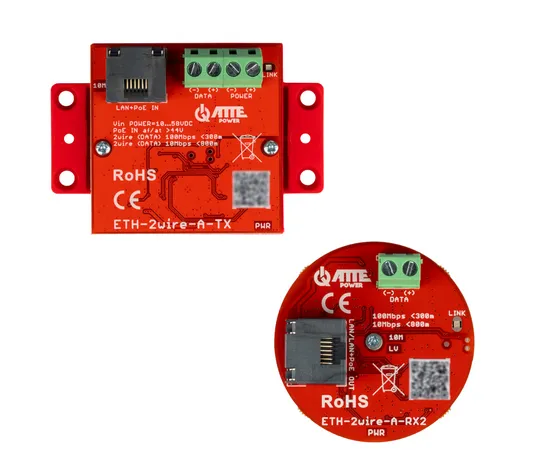

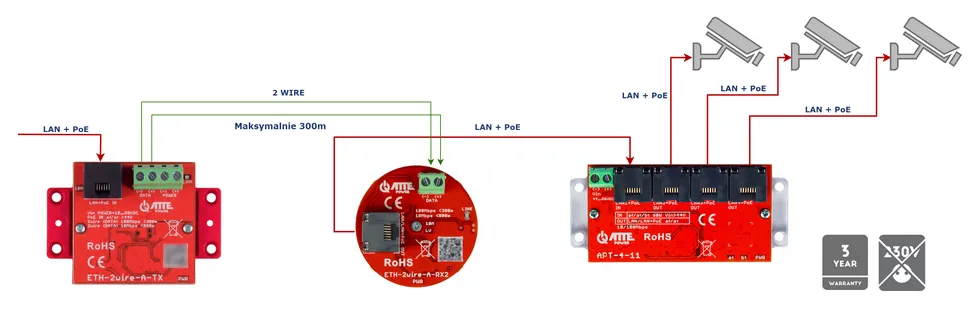

Nadajnik ETH-2wire-A-TX zasilany jest z dowolnego switcha PoE (port RJ45), a następnie z wykorzystaniem 2 przewodów, umożliwia dwukierunkową komunikację sieciową oraz zasilanie odbiornika ETH-2wire-A-RX2 wraz z kamerą IP PoE. Port wyjściowy LAN pracuje w standardzie 802.3af/at/bt.

Przy zastosowaniu pojedynczej pary przewodu UTP możemy uzyskać zasięg transmisji:

• do 800m dla przepustowości 10Mbps
• do 300m dla przepustowości 100Mbps

Przepustowość toru 2wire jest ustawiana automatycznie w zależności od stabilności połączenia. Przepustowość obniżona do 10Mbps jest sygnalizowana załączaniem dodatkowej diody LED 10M przy złączu sieciowym. Pozwala na szybką diagnostykę stanu połączenia. W przypadku przewodów innych niż skrętka UTP maksymalny zasięg oraz przepustowość mogą się różnić od podanych. Czynniki, takie jak jakość przewodu, liczba złącz na torze kablowym, uszkodzenia izolacji oraz warunki środowiskowe występujące w miejscu instalacji mogą mieć wpływ na rzeczywistą odległość transmisji i należy je wziąć pod uwagę przy projektowaniu.

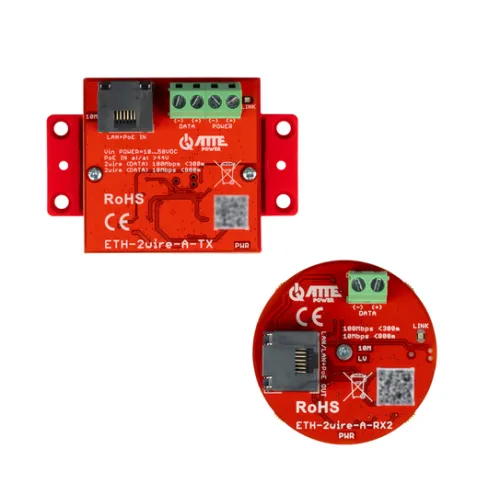

Transmisja, przepustowość oraz kontrola napięcia jest sygnalizowana poprzez diody LED:

• PWR - Urządzenie jest zasilane
• LED LINK - Sygnalizacja transmisji pomiędzy modułami
• LED 10M - Dostępna przepustowość to 10Mbps
• LED LV - Low voltage, niskie napięcie (<44V) na urządzeniu

LED LV zatrzaskuje się i sygnalizuje spadek napięcia na odbiorniku ETH-2wire-A-RX2 poniżej 44V DC. Można ją zresetować poprzez wyłączenie urządzenia i ponowne podania zasilania. Jej zapalenie sygnalizuje konieczność zweryfikowania poprawności zasilania zestawu. Spadek napięcia poniżej 44V DC może stanowić przyczynę niestabilnej pracy lub uniemożliwi uruchomienie po restarcie odbiorników PoE podłączonych do ETH-2wire-A-RX2. Moduł ETH-2wire-A-TX posiadają możliwość zasilania z zewnętrznych zasilaczy poprzez dodatkowe złącza śrubowe POWER. Dla poprawnego zasilania odbiorników PoE napięcie musi być wyższe niż 44V.

WAŻNE

Urządzenie posiada stopień ochrony IP20, aby zapewnić ochronę przed wpływem czynników atmosferycznych oraz kondensacją wilgoci, wymagane jest zastosowanie odpowiedniej obudowy (minimum IP44).

ETH-2wire-A-RX2 dzięki swojej okrągłej budowie, umożliwia montaż w trudno dostępnych miejscach takich jak elektryczne puszki podtynkowe.

ETH-2wire-A-TX jest wyposażony w uniwersalną podstawkę montażową, która umożliwia montaż na kilka sposobów:

• z użyciem kołków montażowych na rastrze 10.8mm, jaki jest we wszystkich obudowach ABOX
• z użyciem kołków montażowych do adapterów RACK 19” oraz RACK 10”
• poprzez przykręcenie przez dodatkowe otwory do dowolnej płaskiej powierzchni
• stosując dodatkowy adapter ADD-TH35 można zamontować moduł na szynie TH35 (DIN)
• podane wartości przepustowości oraz odległości zostały podane dla pojedynczej pary żył przewodu UTP, w rzeczywistości mogą się one różnić zależnie od zastosowanego przewodu na torze 2wire
• przepustowość toru 2wire jest ustawiana automatycznie w zależności od stabilności połączenia

Jeśli moduł ETH-2wire-A-TX będzie zastosowane w niewielkiej przestrzeni jest możliwe nacięcie i wyłamanie uchwytów montażowych podstawki w celu zmniejszenia wymiarów modułu
