Ogranicznik przepięć AXON-VIDEO-IP-4POE

Urządzenie AXON-VIDEO-IP-4POE służy do ochrony przeciwprzepięciowej urządzeń stosowanych w systemach cyfrowej telewizji przemysłowej komunikujących się poprzez Ethernet 10/100 Mb/s Ogranicznik w szczególności przeznaczony jest do zabezpieczenia kamer IP zasilanych zdalnie w technologii PoE, tj. poprzez niewykorzystane pary przewodów w kablu transmisyjnym. Posiada 4 niezależne kanały pozwalające na ochronę toru sygnałowego i zasilającego kamer. Oba tory zabezpieczone są elementami przeciwprzepięciowymi, które odprowadzają ładunek do ziemi, a także chronią linie pomiędzy sobą w obrębie pary przewodów. Metalowa obudowa gwarantuje większą odporność na wszelkiego rodzaju uszkodzenia mechaniczne oraz zapewnia ekranowanie całego układu ochronnego.

Liczba kanałów:	4
Tor sygnałowy - linie 1, 2, 3, 6:
Szybkość transmisji:	10 / 100 Mb/s
Napięcie znamionowe:	5 V
Napięcie maksymalne:	6 V
Poziom protekcji linia-linia:	≤ 40 V - 1 kV/µs [C3]
Napięcie ochrony linia-uziemienie:	≤ 600 V - 1 kV/µs [C3]
Nominalny prąd wyładowczy (linia-linia):	20 A - 10/1000 µs [C3]
Nominalny prąd wyładowczy (linia-uziemienie):	20 A - 10/1000 µs [C3]
Tor zasilania - linie 4, 5 i 7, 8:
Znamionowe napięcie zasilania:	50 V
Maksymalne napięcie zasilania:	56 V
Prąd nominalny zasilania:	400 mA
Napięcie protekcji linia-linia dla zasilania:	≤ 95 V - 1 kV/µs [C3]
Napięcie protekcji linia-uziemienie dla zasilania:	≤ 1000 V - 1.2/50 µs [C2]
Znamionowy prąd wyładowczy linia-linia dla zasilania:	10 A - 10/1000 µs [C3]
Nominalny prąd wyładowczy zasilania (linia-uziemienie):	2 kA - 8/20 µs [C2]
Dane ogólne:
Parametry ochrony:	Zgodne z PN-EN61643-21

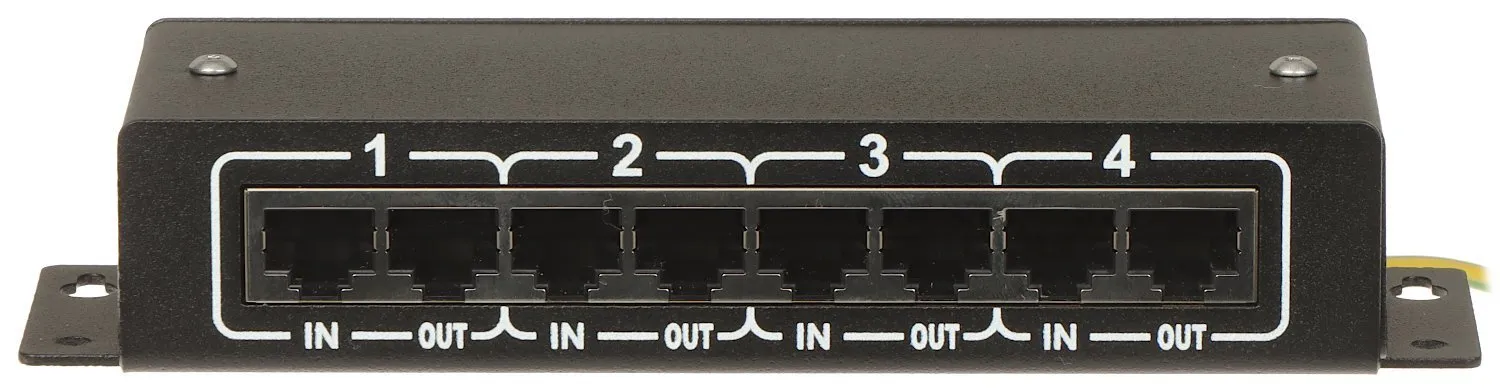

Typ gniazd:	8 x Gniazdo RJ-45 ekranowane (8P8C) ( 4 Wejścia, 4 Wyjścia )

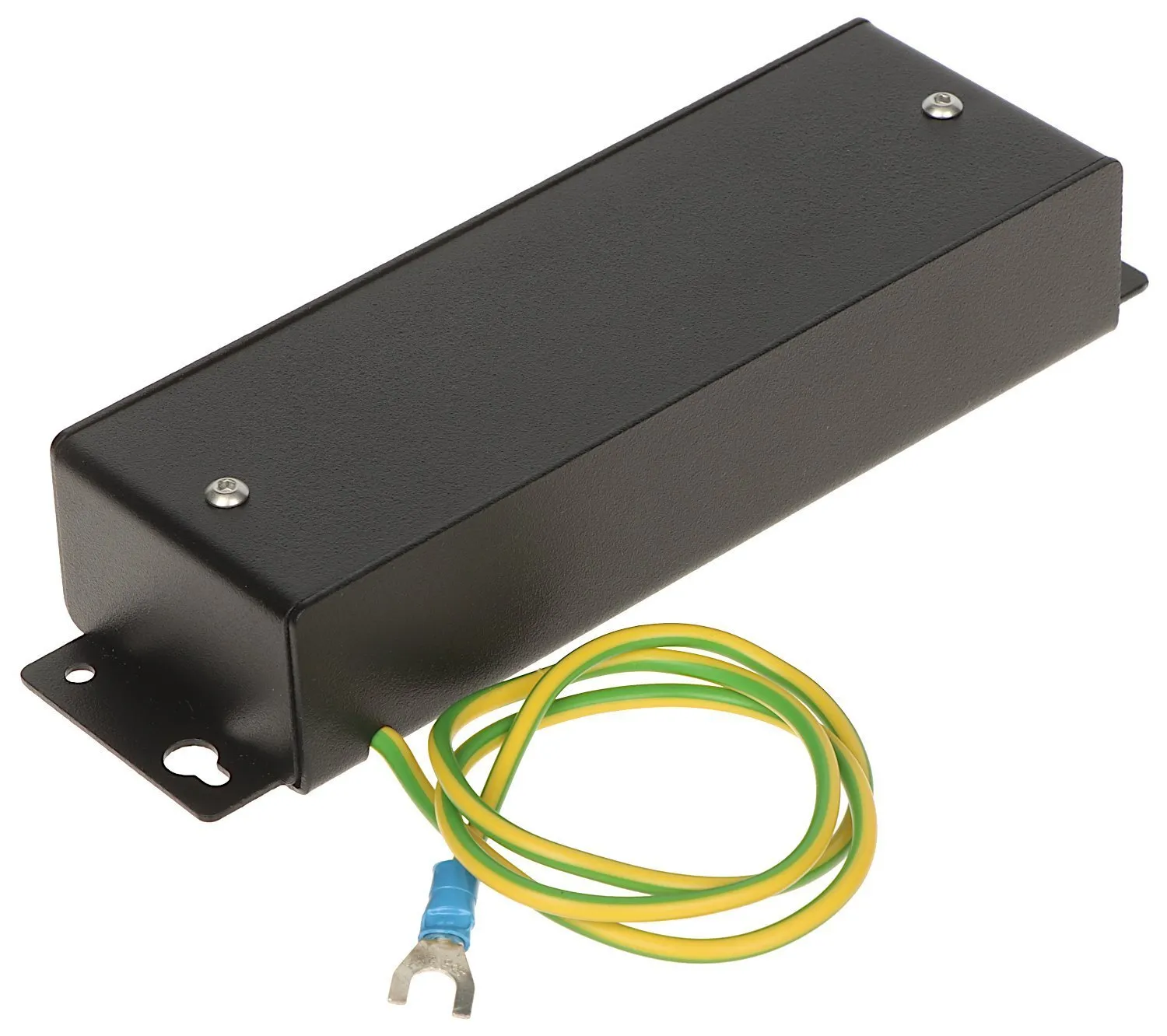

Obudowa:	Metalowa, czarna
Waga:	0.32 kg
Wymiary:	167 x 50 x 32 mm
Długość przewodu uziemiającego:	55 cm
