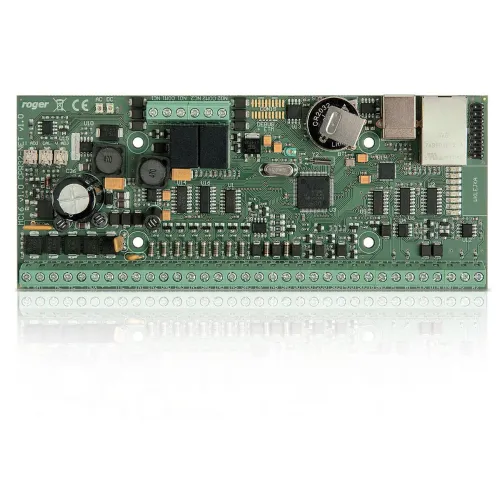

Kontroler dostępu na 4 przejścia Roger MC16-PAC-4

Kontroler dostępu na 4 przejścia Roger MC16-PAC-4

MC16 jest kontrolerem dostępu oraz automatyki budynkowej dedykowanym do systemu RACS 5. W zależności od wersji, kontroler umożliwia obsługę 16 przejść kontrolowanych dwustronnie oraz 32 węzłów automatyki. MC16 oferuje rejestrację zdarzeń dla celów RCP oraz integrację z systemem alarmowym. Koncepcja integracji z systemem alarmowym umożliwia prezentację stanu strefy alarmowej oraz sterowanie jej stanem bezpośrednio z poziomu terminali dostępu. MC16 udostępnia zaawansowany, a jednocześnie bardzo wydajny sposób zarządzania użytkownikami systemu oraz kształtowania ich uprawnień.

Proces konfiguracji kontrolerów systemu jest realizowany współbieżnie, a ilość kontrolerów w systemie nie wpływa na czas jego konfiguracji, który zwykle kończy się przed upływem 1 minuty. Kontroler zarządzany jest z aplikacji VISO, która umożliwia współpracę z serwerową bazą danych Microsoft SQL Server oraz darmową bazą plikową Microsoft SQL Server Compact. Zarządzanie systemem może być realizowane z poziomu wielu stacji roboczych z programem VISO i przez operatorów o różnym poziomie uprawnień. System udostępnia serwer integracji programowej umożliwiający swobodny dostęp do logu zdarzeń systemu jak i zarządzanie jego użytkownikami. Komunikacja z komputerem zarządzającym jest realizowana za pośrednictwem sieci LAN/WAN z protokołem szyfrowanym metodą AES128 CBC

Główne cechy:

• dedykowany do systemu RACS5
• osiem parametrycznych linii wejściowych EOL
• sześć tranzystorowych linii wyjściowych o obciążalności 15VDC/150mA
• dwa wyjścia przekaźnikowe o obciążalności 30V/1,5A DC/AC
• interfejsy: RS485, RACS CLK/DTA, Wiegand, Ethernet
• zasilanie: 18V AC, 12V DC, 24V DC
• wbudowany zasilacz impulsowy 12VDC/1,2A
• ładowanie i monitorowanie baterii rezerwowej
• możliwość podłączenia: 4 czytników serii PRT do płyty głównej kontrolera, 4 czytników typu Wiegand do płyty głównej kontrolera
• bezpośrednia obsługa 16 czytników serii MCT
• obsługa czytników PRT i Wiegand za pośrednictwem interfejsów magistralowych MCX
• bufor 8 milionów zdarzeń na wymiennej karcie pamięci
• do 8192 identyfikatorów
• blokada wielokrotnego wejścia z czasowym resetem (Timed Anti-passback)
• szyfrowana transmisja danych metodą AES128-CBC
• szybka konfiguracja (poniżej 1 minuty)

Specyfikacja techniczna:

Napięcie zasilania	Nominalne 18VAC; dopuszczalne 17-22VAC Nominalne 12VDC, dopuszczalne 10-15VDC Nominalne 24VDC, dopuszczalne 22-26VDC
Pobór prądu (średni)	100mA przy zasilaniu 18VAC (bez obciążenia wyjść AUX/TML)
Wejścia	Osiem wejść parametrycznych (IN1-IN8) elektrycznie połączone wewnętrznie z plusem zasilania przez rezystor 5,6 kΩ. Dla linii typu NO i NC próg wyzwolenia na poziomie ok. 3,5V
Wyjścia przekaźnikowe	Dwa wyjścia przekaźnikowe z pojedynczymi stykami NO/NC, obciążalność 30V/1,5A DC/AC
Wyjścia tranzystorowe	Osiem wyjść tranzystorowych typu otwarty kolektor, obciążalność 15V/150mA DC. Maks. całkowity prąd płynący przez wyjścia w tym samym czasie 3A DC.
Wyjścia zasilające	Dwa wyjścia zasilające: 12VDC/0,2A (TML) oraz 12VDC/1A (AUX)
Odległości	Do 1200m dla RS485 Do 150m dla RACS CLK/DTA i Wiegand
Stopień ochrony	IP20
Klasa środowiskowa	Klasa I
Temperatura pracy	5°C ~ 40°C
Wilgotność	10% ~ 95% (bez kondensacji)
Waga	ok. 200g
Wymiary (szer./wys./dł.)	175x72x30mm
