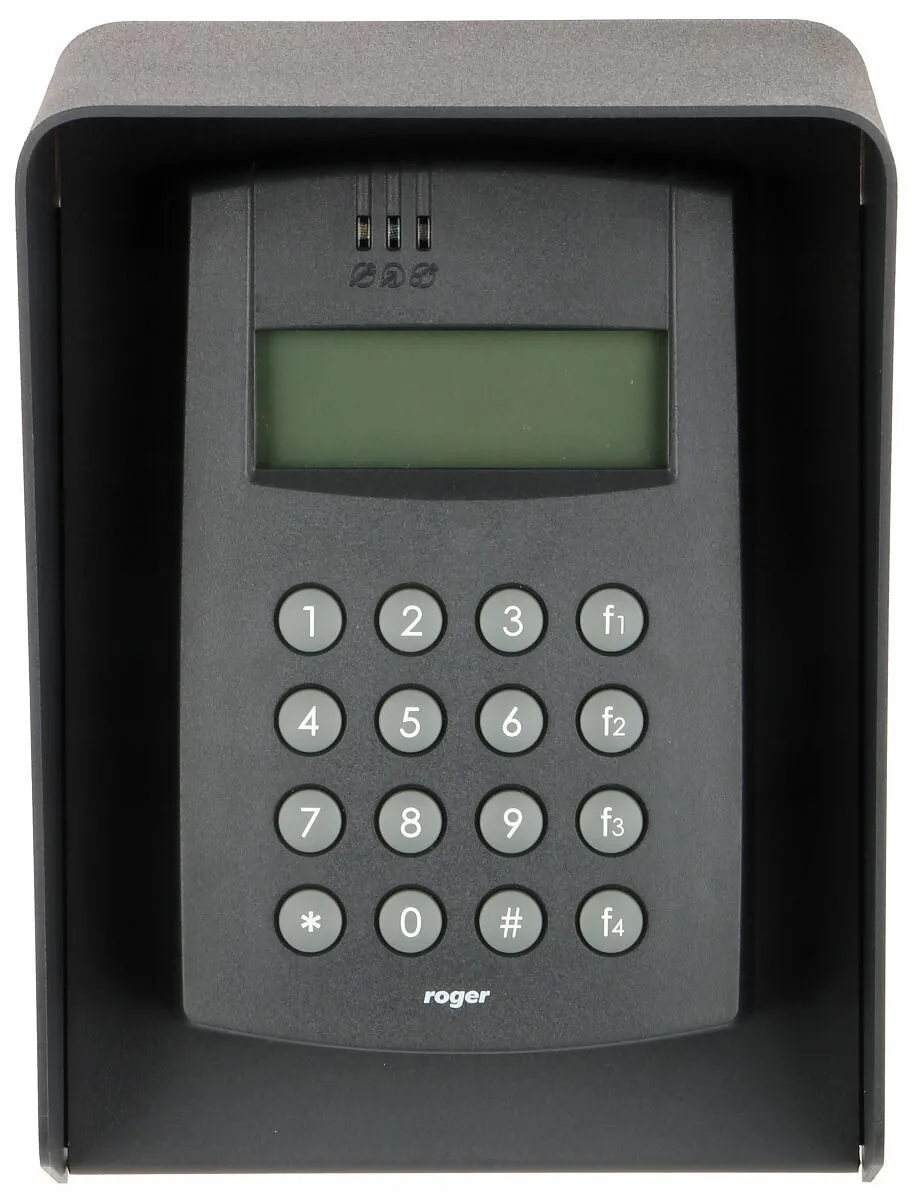

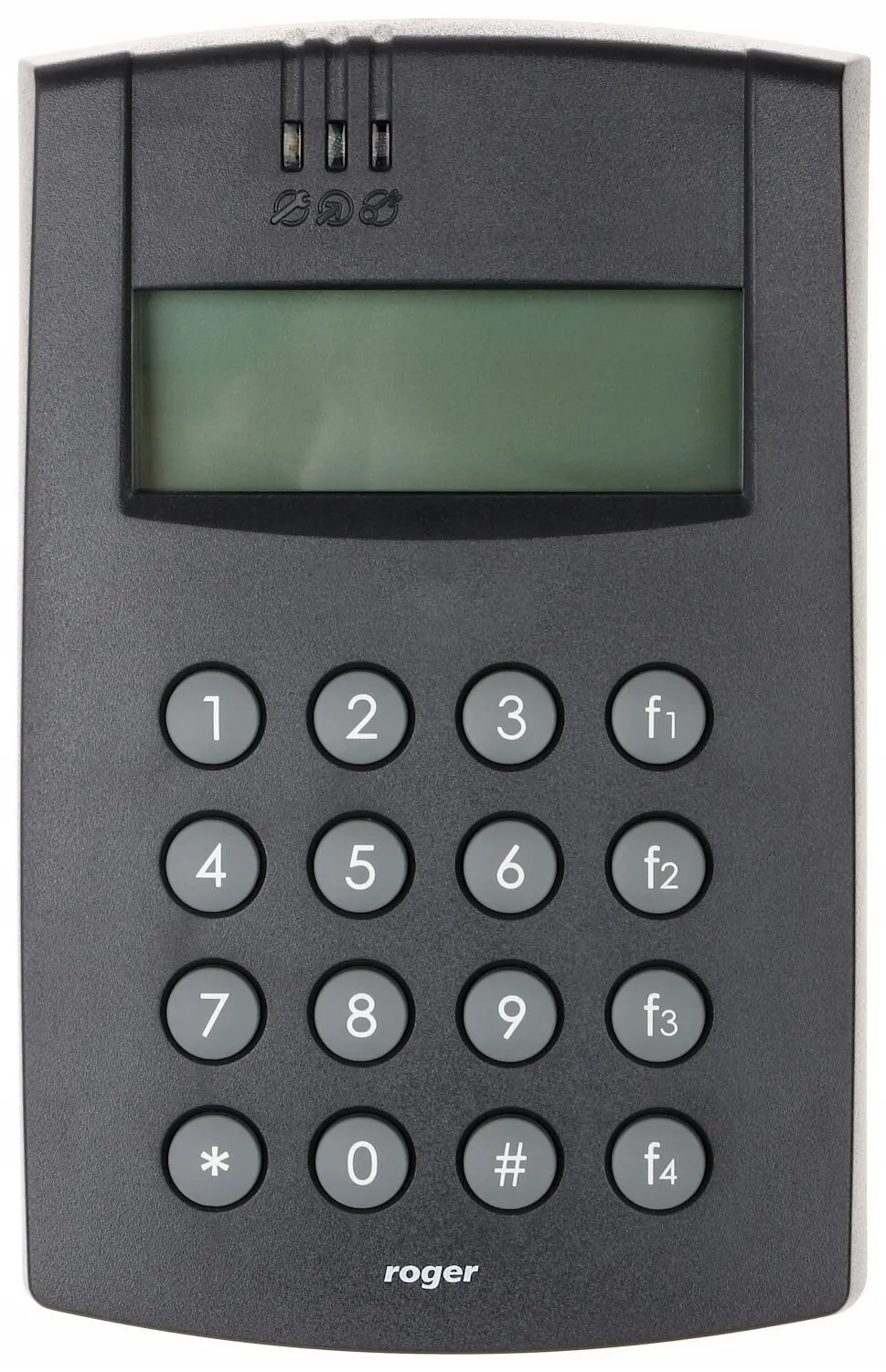

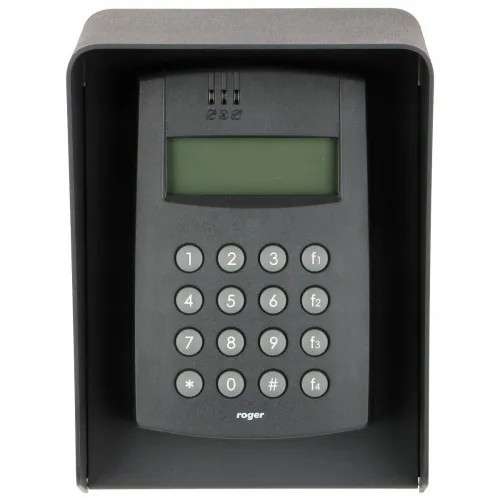

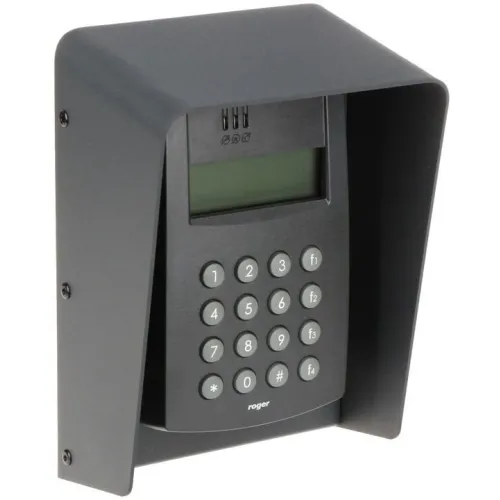

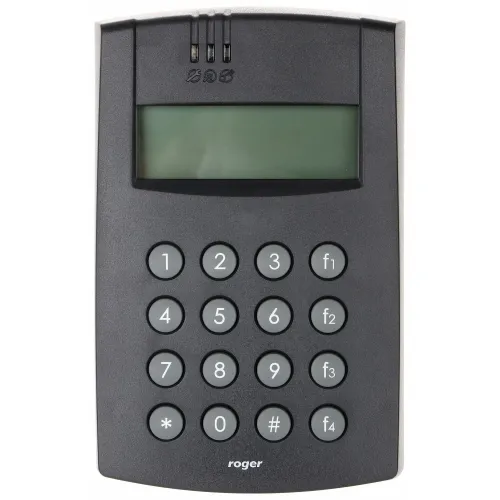

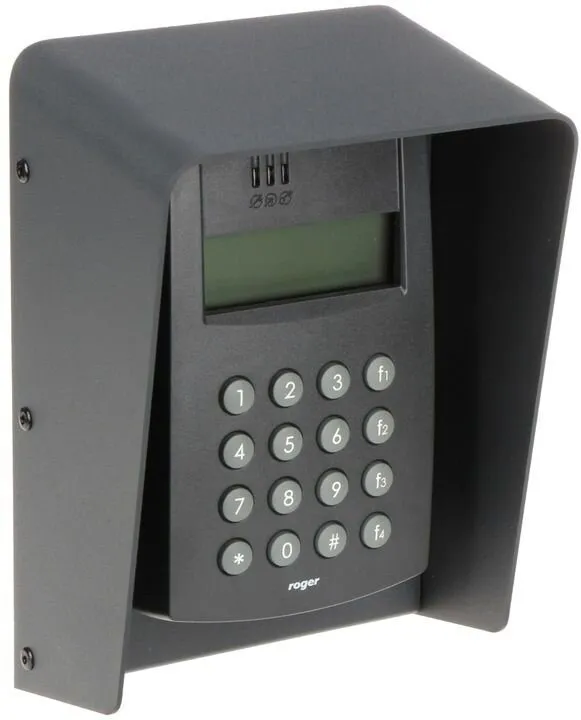

Kontroler dostępu z czytnikiem Roger PR602LCD-DT-O

Terminal RCP (zewewnętrzny) PR602LCD-DT-O

Wewnętrzny PR602LCD-DT-I jest kontrolerem pojedynczego przejścia, stosowany w ramach systemu kontroli dostępu RACS 4 który został zaprojektowany z myślą o najbardziej popularnych rozwiązaniach kontroli dostępu. Kontroler jest podstawowym elementem budowy systemu RCP jako terminal Rejestracji Czasu Pracy. Może być wykorzystywany zarówno w instalacjach autonomicznych jak i sieciowych do 4000 użytkowników. Kontrolery są wyposażone w interfejs komunikacyjny RS485, który może zostać wykorzystane zarówno do ich programowania jak i komunikacji w systemie sieciowym.

Urządzenie jest wyposażone w klawiaturę z czteroma przyciskami funkcyjnymi, 4-linijkowy wyświetlacz LCD, trzy programowalne linie wejściowe NO/NC, dwa programowalne wyjścia tranzystorowe oraz jedno wyjście przekaźnikowe. Kontrolery PR602LCD-DT posiadają wbudowany czytnik dwusystemowy standardu kart zbliżeniowych EM125kHz oraz 13.56MHz MIFARE. Wspomniany czytnik MIFARE umożliwia odczyt numeru seryjnego (CSN) kart typu MIFARE Ultralight/Classic/Plus/Desfire.

Główne cechy:

• klasa szczelności: IP54
• ochronna metalowa obudowa
• wbudowany czytnik kart EM 125 kHz oraz 13.56 MHz MIFARE
• możliwość dołączenia czytnika zewnętrznego (obustronna kontrola przejścia)
• współpraca z czytnikami serii PRT (Roger), Wiegand 26..66 bit
• trzy programowalne linie wejściowe NO/NC
• dwa programowalne wyjścia tranzystorowe 1A
• wyjście przekaźnikowe 1,5A/30V
• obsługa do 4000 użytkowników w systemie
• zasilanie: 12V DC
• komunikacja przez RS485
• kolor: ciemnoszary
• wbudowany wyświetlacz LCD
• wbudowana klawiatura z czteroma przyciskami funkcyjnymi
• rozbudowane funkcje rejestracji czasu pracy (RCP Master)
• klasa szczelności: IP41
• średni pobór prądu: 100 mA
• dowolna topologia magistrali komunikacyjnej
• 250 grup dostępu
• 32 000 zdarzeń w buforze
• 99 harmonogramów czasowych
• ochrona antysabotażowa (tamper)
• lokalny anti-passback
• globalny anti-passback (wymagany CPR32-SE-BRD w systemie)
• możliwość dołączenia ekspandera we/wy typu XM-2
• integracja z systemem alarmowym za pośrednictwem linii we/wy
• tryby identyfikacji: Karta lub PIN, Karta i PIN, tylko Karta, Tylko PIN
• zasięg odczytu: do 15 cm
• tryby drzwi: normalny, zablokowane, odblokowane i warunkowo odblokowane
• szybka aktualizacja uprawnień użytkownika (ok. 5 sekund na każdy kontroler w systemie)
• zarządzanie systemem przez sieć komputerową WAN/LAN, lub port szeregowy COM/USB
• możliwość podziału systemu na podsystemy
• współbieżne konfigurowanie podsystemów (ilość podsystemów nie zwiększa czasu przesyłania ustawień)
• zaciski śrubowe

Specyfikacja techniczna:

Napięcie zasilania	Nominalne 12VDC, dopuszczalne 10-15VDC
Karty zbliżeniowe	EM 125 kHz (UNIQUE) zgodne z EM4100/4102 oraz 13.56MHz zgodne z ISO14443A i MIFARE
Zasięg odczytu	Do 15 cm dla kart typu ISO (zależy od typu i jakości karty)
Pobór prądu	100mA
Kontakt Tamper	Bezpotencjałowy styk typu NC, 24V/50mA
Wejścia	Trzy (IN1 - IN3) dwustanowe linie wejściowe NO/NC wewnętrznie spolaryzowane do plusa zasilania za pośrednictwem rezystora 15kΩ, próg przełączania ok. 3.5V
Wyjście przekaźnikowe	Wyjście przekaźnikowe (REL1) z jednym izolowanym stykiem NO/NC, maks. obciążenie 30V/1.5A
Wyjścia tranzystorowe	Dwa wyjścia tranzystorowe (IO1, IO2) typu otwarty kolektor, maks. obciążenie 15VDC/1A
Odległości	Pomiędzy kontrolerem a interfejsem kom. (RS485): maks 1200m Pomiędzy czytnikiem zewnętrznym a kontrolerem: maks. 150 m Pomiędzy kontrolerem i ekspanderami WE/WY: maks. 150 m
Klasa środowiskowa	IV
Temperatura pracy	-25°C ~ 60°C
Wilgotność	10% - 95% (bez kondensacji)
Klasa szczelności	IP54
Wymiary (szer./wys./dł.)	156x220x104mm
Waga	1150g
