Kod produktu: MC16-PAC-ST-2-KIT

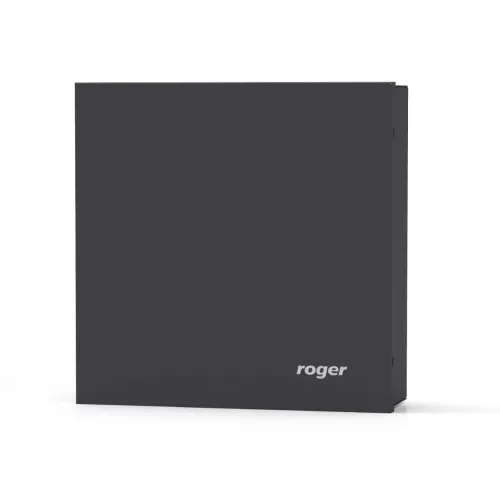

Zestaw kontroli dostępu na 2 przejścia Roger MC16-PAC-ST-2-KIT

Reprezentujesz jednostkę budżetową?
Sprawdź możliwość skorzystania z odroczonej płatności.

Warunki handlowe

Za zakup tego produktu otrzymasz: 0 pkt.
Zamień punkty na rabat

Cena widoczna po zalogowaniu

Dodaj do ulubionych

Główne cechy:

współpraca tylko z oprogramowaniem VISO ST
zestaw kontroli dostępu na jedno przejście
obustronna kontrola przejścia
interfejs do 4 czytników RACS CLK/DTA (seria PRT)
interfejs do 4 czytników Wiegand
zabezpieczenie przed głębokim rozładowaniem
łącznik antysabotażowy
klasa szczelności:IP20
2x wyjście zasilania 0,2A
2x wyjście zasilania 1,0A
ładowanie akumulatora 0,3A/0,6A/0,9A
miejsce na akumulator 7Ah
waga: 2.8kg
wymiary: 290x280x80mm (szer./wys./dł.)
gwarancja: 36 miesiące

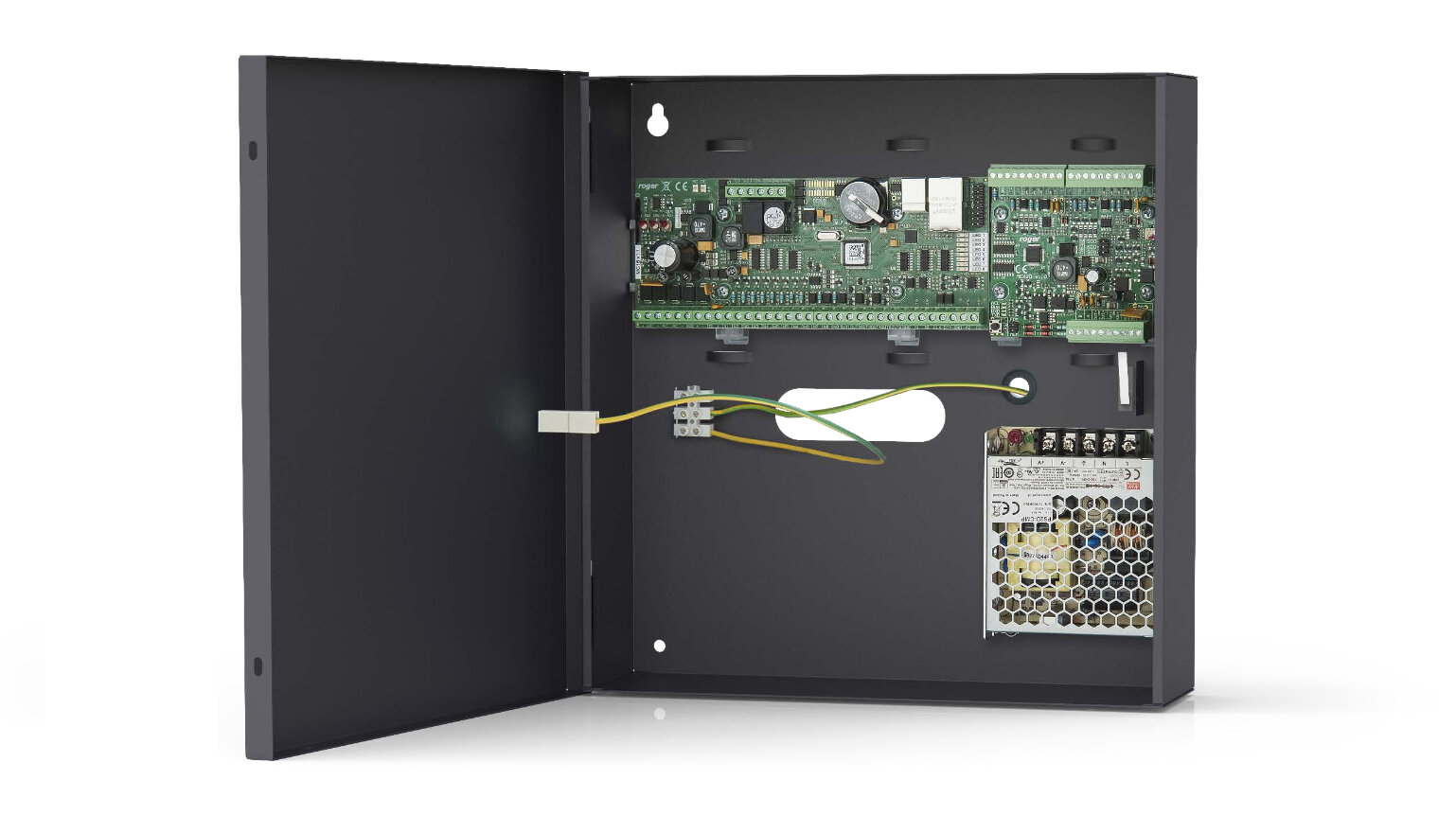

MC16-PAC-ST-2-KIT to nowoczesny zestaw kontroli dostępu na dwa przejścia, przeznaczony do stosowania w systemie RACS 5 v2. W skład zestawu wchodzi metalowa obudowa z zasilaczem, sieciowy kontroler dostępu i ekspander we/wy. Zestaw umożliwia obsługę dwóch przejść dwustronnych z wykorzystaniem czytników RS485 (czytniki serii MCT oraz czytniki serii OSR z protokołem OSDP), RACS CLK/DTA (czytniki serii PRT) lub czytników z interfejsem Wiegand. Każde przejście jest obsługiwane przez niezależny zestaw wyjść zasilających złożonych z wyjścia 0,2A do zasilania czytników i wyjścia 1,0A do zasilania zamka oraz pozostałych elementów przejścia. Prąd ładowania akumulatora może być ustawiony na wartość 0,3A, 0,6A lub 0,9A. Zestaw umożliwia kompletne zasilenie obu kontrolowanych przejść.

W skład zestawu wchodzi:

♦ 1x kontroler dostępu MC16-PAC-ST-2
♦ 1x zasilacz PS2D 13,8V/3A
♦ 1x ekspander we/wy MCX2D

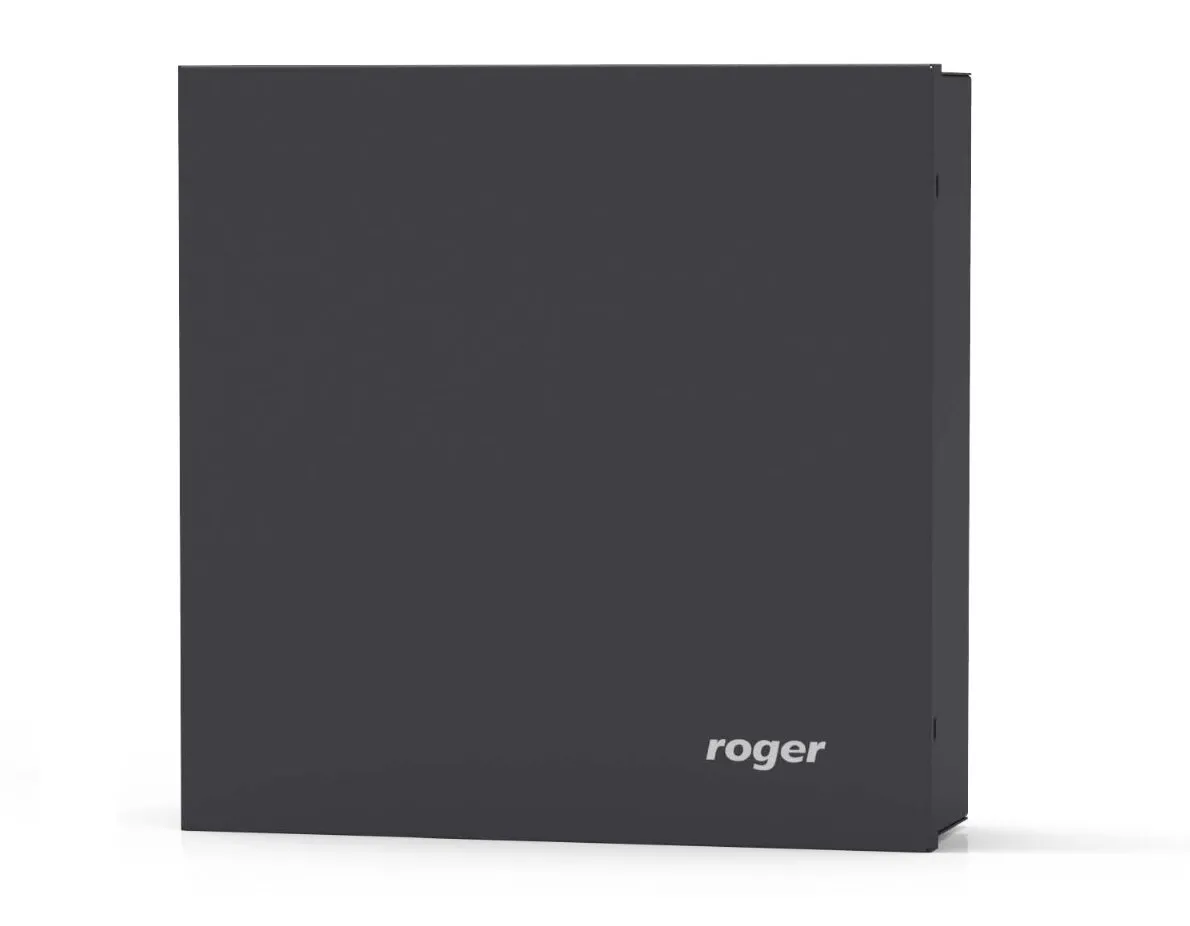

♦ 1x metalowa obudowa ME-15

Specyfikacja techniczna:

KONTROLER DOSTĘPU PRZEJŚĆ MC16-PAC-ST-2
Napięcie zasilania	Nominalne 18VAC; dopuszczalne 17-22VAC Nominalne 12VDC, dopuszczalne 10-15VDC Nominalne 24VDC, dopuszczalne 22-26VDC
Pobór prądu (średni)	100mA przy zasilaniu 18VAC (bez obciążenia wyjść AUX/TML)
Wejścia	Osiem wejść parametrycznych (IN1-IN8) elektrycznie połączonych wewnętrznie z plusem zasilania przez rezystor 5,6 kΩ. Dla linii typu NO i NC próg wyzwolenia na poziomie ok. 3,5V
Wyjścia przekaźnikowe	Dwa wyjścia przekaźnikowe z pojedynczymi stykami NO/NC, obciążalność 30V/1,5A DC/AC
Wyjścia tranzystorowe	Osiem wyjść tranzystorowych typu otwarty kolektor, obciążalność 15V/150mA DC. Maks. całkowity prąd płynący przez wyjścia w tym samym czasie 3A DC.
Wyjścia zasilające	Dwa wyjścia zasilające: 12VDC/0,2A (TML) oraz 12VDC/1A (AUX)
Odległości	Do 1200m dla RS485 Do 150m dla RACS CLK/DTA i Wiegand
Klasa szczelności	IP20
Klasa środowiskowa	Klasa I
Temperatura pracy	5°C ~ 40°C
Wilgotność	10% ~ 95% (bez kondensacji)
Waga	ok. 200g
Wymiary (szer./wys./dł.)	175x72x30mm
ZASILACZ PS2D
Nominalne napięcie wyjściowe	13,8 VDC
Nominalny prąd wyjściowy	3,6A
Nominalna moc	50W
Sprawność	86%
Nominale napięcie zasilania	230VAC/50Hz
Nominalny prąd zasilania przy zasilaniu 230VAC	1A
Ochrona	Przed przeciążeniem Przed przepięciem
Środowisko pracy	II klasa środowiskowa; wilgotność względna RH 20-90% bez kondensacji; temperatura otoczenia od -10°C do +40°C
Waga	0,23
Wymiary (wys./szer./dł)	99x82x30mm
EKSPANDER PRZEJŚĆ MCX2D
Napięcie zasilania	13,8VDC +/- 100mV (z obsługą akumulatora) 11-15VDC (bez obsługi akumulatora)
Pobór prądu (średni)	50mA Przy maksymalnym obciążeniu wyjść zasilających oraz maks. prądzie ładowania akumulatora: 3,5A
Prąd ładowania akumulatora	Konfigurowalny: 0,3A/0,6A/0,9A
Wejścia	Cztery (DCx, DRx) parametryczne linie wejściowe
Wyjścia tranzystorowe	Cztery (LCKx, BELLx) linie wyjściowe, każda o obciążalności 15V/1A DC
Wyjścia zasilające	Dwa wyjścia 13,8VDC/0,2A (VOUT, AUX) Dwa wyjścia 13,8VDC/0,2A (TML) Dwa wyjścia 13,8VDC/1,0A (VDR)
Odległości	Do 1200 m długości magistrali RS485 pomiędzy kontrolerem MC16 a ekspanderem MCX. Do 1200 m długości magistrali RS485 pomiędzy ekspanderem MCX a terminalami MCT. Sumaryczna długość magistrali pomiędzy kontrolerem a dowolnym terminalem nie może przekroczyć 1200m.
Stopień ochrony	IP20
Klasa środowiskowa (wg EN 50133-1)	Klasa I, warunki wewnętrzne, temperatura otoczenia: +5°C - +40°C, wilgotność względna: 10 do 95% (bez kondensacji)
Waga	65g
Wymiary (wys./szer./dł.)	80x80x20mm
OBUDOWA METALOWA ME-15
Tamper	NO/NC; 50mA/50VDC
Szyna DIN	1x 280mm
Blacha	DC01; 0,7mm; zabezpieczenie antykorozyjne
Kolor	Szary antracytowy RAL7016 MAT
Akumulator	Miejsce na akumulator 7Ah
Zasilacz	Otwory do montażu zasilacza PS2D
Środowisko pracy	Pomieszczenia wewnętrzne; wilgotność do 90%; temperatura otoczenia od -10°C do +40°C
Stopień ochrony	IP20
Waga	2,6kg
Wymiary (szer./wys./dł.)	Wewnętrzne: 290x280x80mm Zewnętrzne: 295x285x90mm
