Zestaw kontroli dostępu na 1 przejście Roger MC16-PAC-EX-1-KIT

Główne cechy:

• zestaw kontroli dostępu do obsługi 1 przejścia w systemie RACS 5 ST
• obustronna kontrola przejścia
• obsługa czytników serii MCT (16 czytników)
• obsługa czytników serii PRT (interfejs do obsługi 4 czytników)
• obsługa czytników z interfejsem Wiegand (4 czytniki)
• obsługa czytników z interfejsem OSDP (16 czytników, wymagany interfejs MCI-3)
• wyjście zasilania 0,2 A
• wyjście zasilania 1,0 A
• ładowanie akumulatora 0,3 A
• zabezpieczenie przed głębokim rozładowaniem
• zasilacz 24 VDC/2,2 A
• łącznik antysabotażowy
• miejsce na akumulator 7 Ah
• wymiary: 250,0 x 250,0 x 80,0 mm (wys. x szer. x gł.)

Zestaw kontroli dostępu przeznaczony do obsługi jednego przejścia w systemie RACS 5 v2 w wersji ST. Zestaw umożliwia obsługę jednego dwustronnego przejścia z wykorzystaniem czytników RS485 (czytniki serii MCT oraz czytniki serii OSR z protokołem OSDP), RACS CLK/DTA (czytniki serii PRT) lub czytników z interfejsem Wiegand. Czytniki oraz zamek są zasilane z wyjść zasilających znajdujących się na kontrolerze, które mogą dostarczyć odpowiednio 0,2 A i 1,0 A. Dołączony w zestawie zasilacz umożliwia kompletne zasilenie kontrolowanego przejścia.

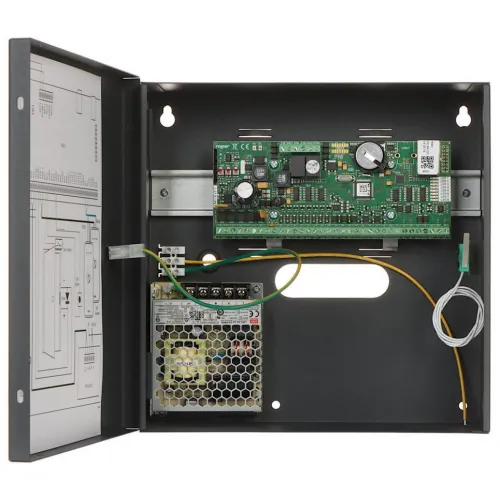

W skład zestawu wchodzi:

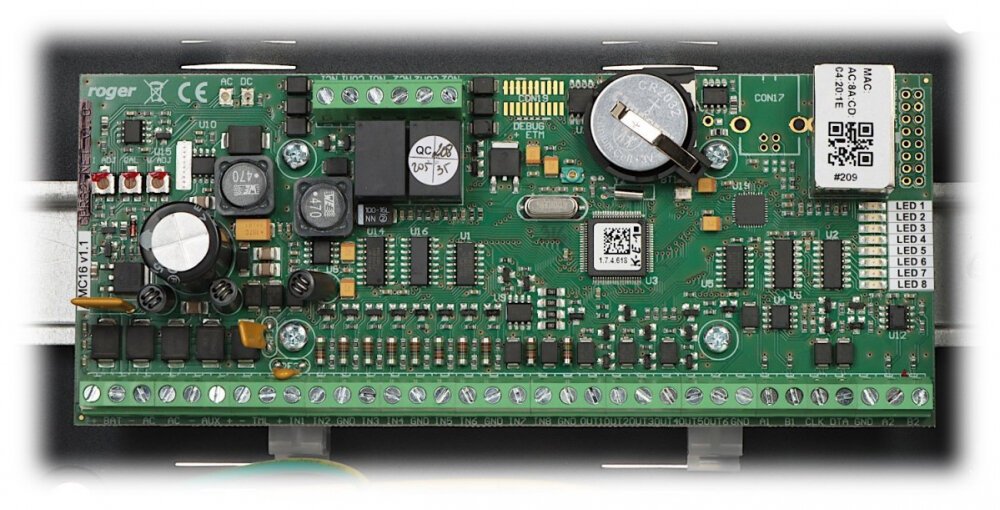

Kontroler dostępu przejść MC16-PAC-EX-1

Zarówno podstawowym jak i najważniejszym elementem każdego nowoczesnego systemu RACS 5 stanowi kontroler MC16. Urządzenie oferowane jest w wielu wersjach, których funkcjonalności są kształtowane za pomocą pliku licencyjnego na karcie pamięci. Wszystkie wersje kontrolera MC16 bazują na tym samym module elektronicznym, który oferuje:

• 12000 identyfikatorów
• 8 wejść parametrycznych
• 6 wyjść tranzystorowych 15V/150mA DC
• 2 wyjścia przekaźnikowe 30V/1.5A AC/DC
• Interfejs do czytników PRT
• Interfejs do czytników Wiegand
• Interfejs RS485 i Ethernet
• Szyfrowana transmisja danych metodą AES128-CBC

Rozszerzenia licencji kontrolera MC16-PAC do 16 przejść

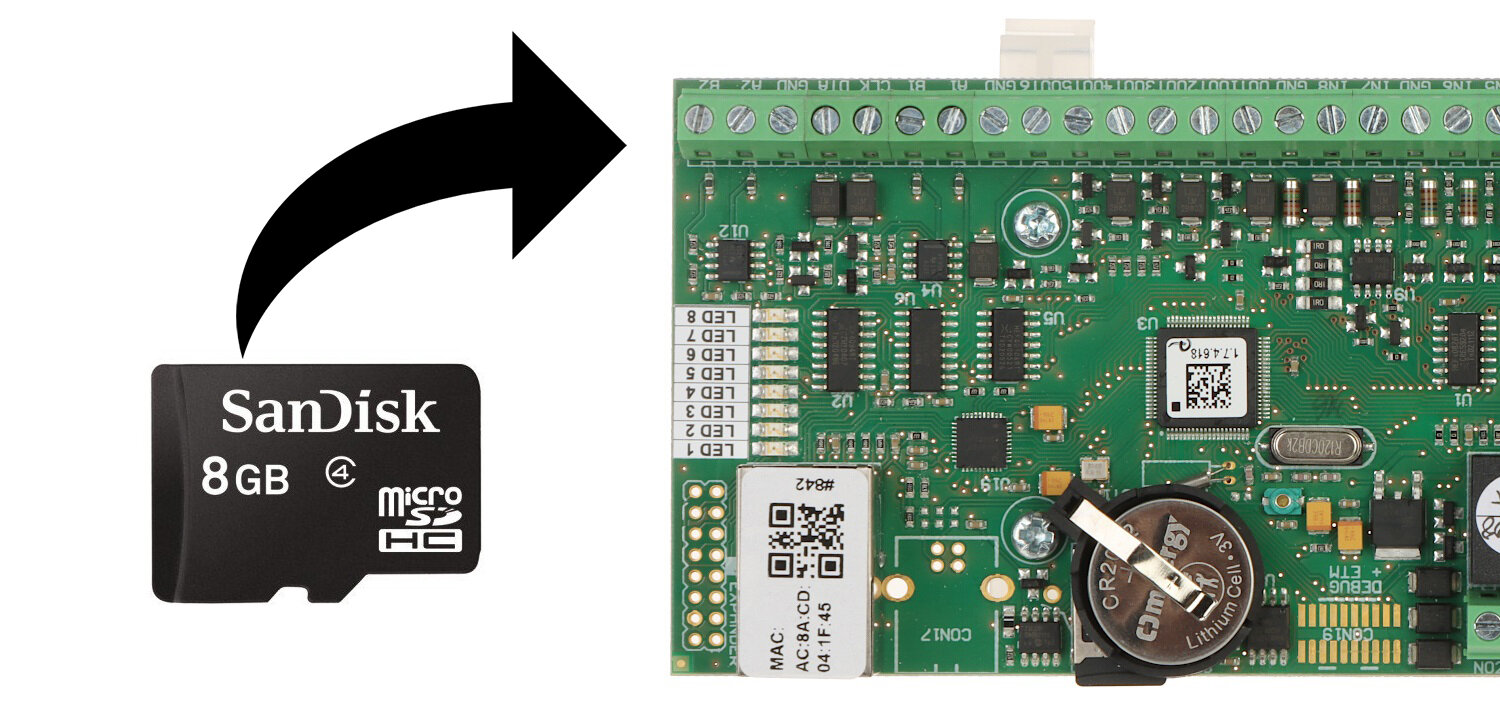

Ograniczenia programowe kontrolera MC16 określa jego plik licencyjny, który jest fabrycznie wgrany na kartę pamięci dostarczonej łącznie z urządzeniem. Istnieje możliwość rozszerzenia oryginalnej licencji fabrycznej. W przypadku oferowanej wersji MC16-PAC fabrycznie wgrana licencja obejmuje funkcjonalność dotyczącą kontroli przejścia oraz automatyki budynkowej. Kontroler jest wyposażony kartę pamięci FLASH, która służy m.in. jako lokalny bufor zdarzeń (8 mln), miejsce przechowywania pliku licencji kontrolera oraz źródło parametrów konfiguracyjnych. Karta pamięci oraz prawidłowa licencja są niezbędne do funkcjonowania kontrolera. W razie potrzeby, plik license.cfg można skopiować na kartę pamięci z wykorzystaniem zewnętrznego czytnika a w przypadku zamiany istniejącej licencji można ją wgrać z poziomu programu VISO.

Możliwości programowe licencji kontroli przejścia:

• Kontrola N przejść (N=1~16 - zależne od licencji)
• Sterowanie automatyką z poziomu terminali systemu
• Prezentacja stanów dozoru alarmowego na terminalach
• Sterowanie stanem dozoru stref systemu alarmowego
• Integracja sprzętowa z systemem alarmowym i ppoż.
• Wielofunkcyjne wejścia parametryczne w tym Dual Wiring
• Tygodniowe harmonogramy dostępu
• Wieloletnie kalendarze wyjątków

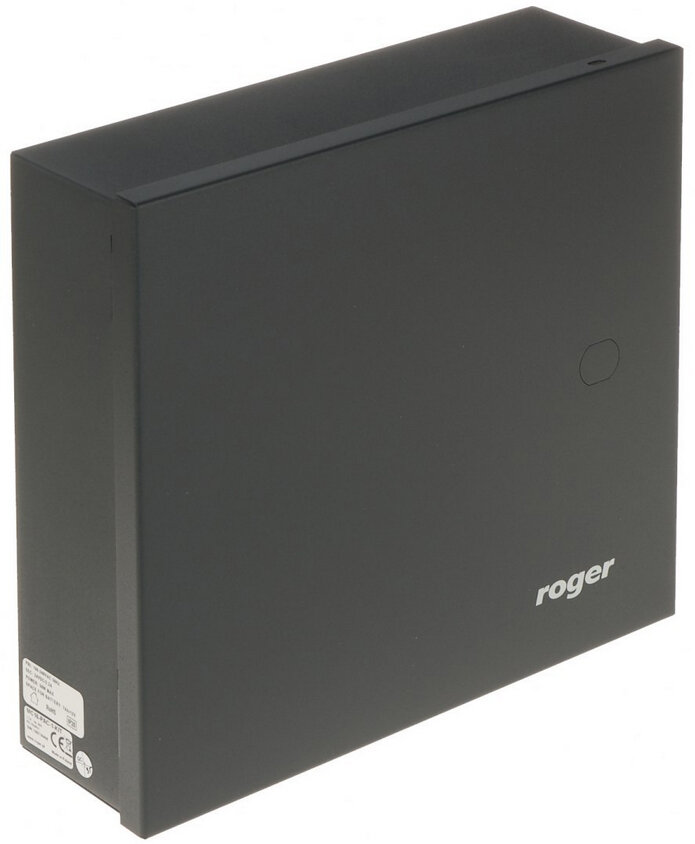

Obudowa metalowa ME-14-24V

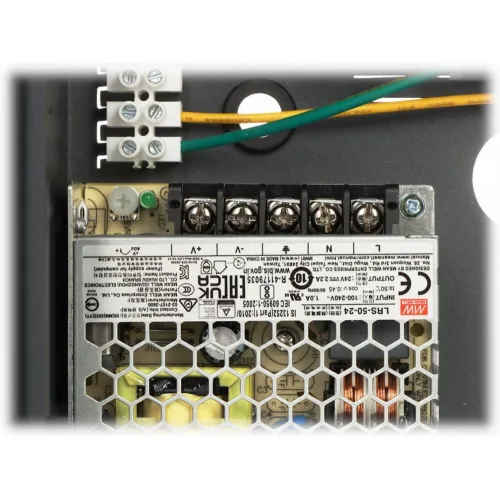

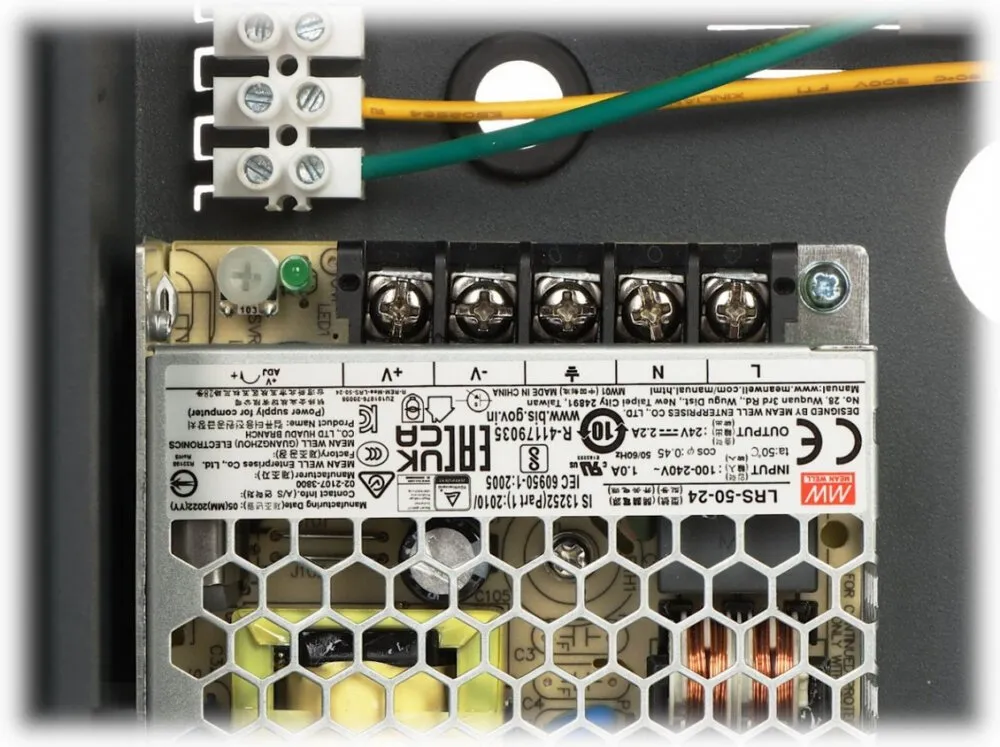

Zasilacz impulsowy LRS-50-24

Konfiguracja urządzeń z poziomu PC

Program RogerVDM jest aplikacją narzędziową, służącą do niskopoziomowej konfiguracji urządzeń z oferty Roger. Zasadniczo, program przewidziany jest do zastosowania we wstępnej fazie konfiguracji systemu gdy zachodzi potrzeba ustawienia pewnych nastaw niskopoziomych urządzenia i dopasowanie go do warunków danej instalacji. W celu obsługi konkretnego urządzenia operator programu musi wskazać jego typ, a aplikacja automatycznie dopasowuje się do wybranego urządzenia udostępniając odpowiedni zestaw funkcji i nastaw.

Specyfikacja techniczna:
